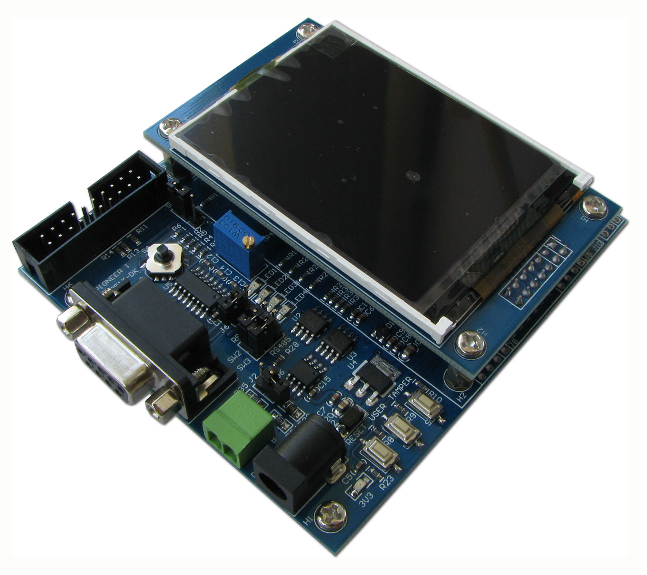

STM32F051デバイスは、ホーム・エンターテイメント製品、家電製品、産業用機器など、32bit の性能を必要とする8bitおよび16bitアプリケーションに使用することを意図しています。
●主な仕様
CPU | ARMコア系列Cortex-M0を採用したSTマイクロエレクトロニクス社のSTM32F051R8(周波数48MHz,64KB Flash, 8KB SRAM内蔵)搭載 |
---|---|
表示 | 2.8”TFT液晶モジュールを搭載、解像度は240(W)*320(H) |
JTAG | 20ピン2.54ピッチJTAG(SWD) |
シリアルポート | RS232×1、RS485×1 |
ユーザーボタン | ユーザーボタン×2、5方向のナビゲーションボタン×1 |
ユーザーLED | ユーザーLED ×4 |
その他インタフェース | SDカードソケット(SPI)
IICインタフェースのEEPROM IICインタフェースの温度センサ 1つの光センサ 1つのボタン電池ホルダー(ボタン電池なし) 1つのSPIインタフェース 1つのIICインターフェース 1つのUARTインターフェース すべてのI / Oは2.54mmピッチの2配列ピンインタフェースで引出す |
外形寸法 | 86×96(mm) ※突起物は除く |
電源 | DC 5V/1A(別売) |
●各種資料
マニュアル | STM32F051_board_manual.pdf |
---|---|
回路図 | STM32F051R8-DK-B-SCH.pdf |
寸法図 | STM32F051R8-DK-B-PCB.pdf |
データシート | Document.zip |
サンプルソース | サンプルソース |
ツール | Tools.zip |
