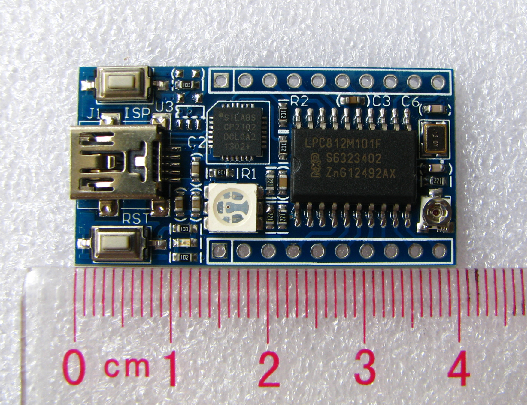

製品概要:
- ARM Cortex-M0コアLPC812M101評価ボード
- USBシリアル変換機能搭載、ISPダウンロードサポート
製品仕様:
- 32-bit ARM Coretex-M0コアCPU
- 最大周波数30MHz
- 内蔵16KB Flash、4KB SRAM
- I/Oピン数:18本
- 通信機能:USART x 3、SPI x 2、I2C x 1
- アナログコンパレータ入力 x 1
- CPU供給電圧:3.15~3.5V
- USBシリアル変換機能搭載(CP2102)、シリアルポートで書き込み可

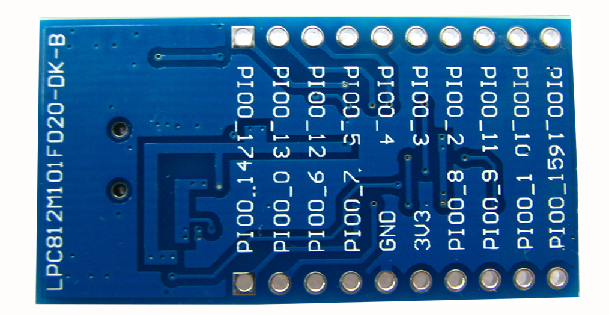

- CPUのすべてのピンを2.54mm拡張ヘッダで引き出される(10pin x 2)
- USBミニBコネクタ(給電可)
- 12MHz水晶発振子
- コンパレータテスト用変調抵抗 x 1(10KΩ)
- テスト用LED(RGB) x 1
- ユーザーボタン x 1

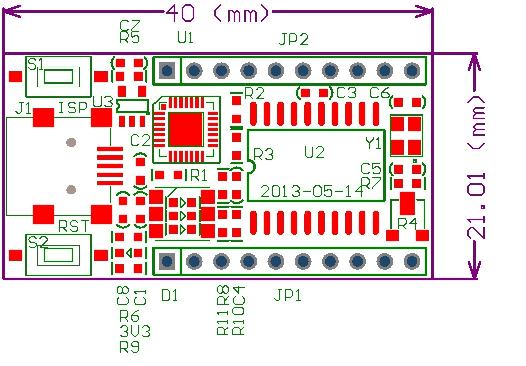

- 外形寸法: 40×21(mm) ※突起物は除く
- サンプルソース沢山
◆LPC812M101F20の主な仕様:
◆評価ボードの主な仕様:
各種資料
マニュアル: | LPC812M101_userManual.pdf |
回路図 | LPC812M101FD20-DK-B-SCH.pdf |
データシート | document.zip |
サンプルソースコード | Code.zip |
ツール | Tools.zip |
