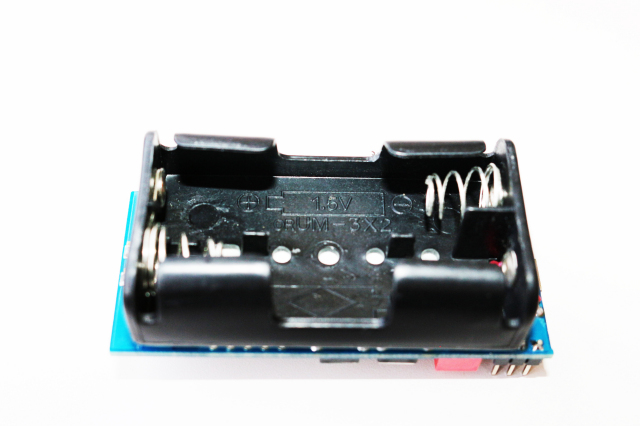

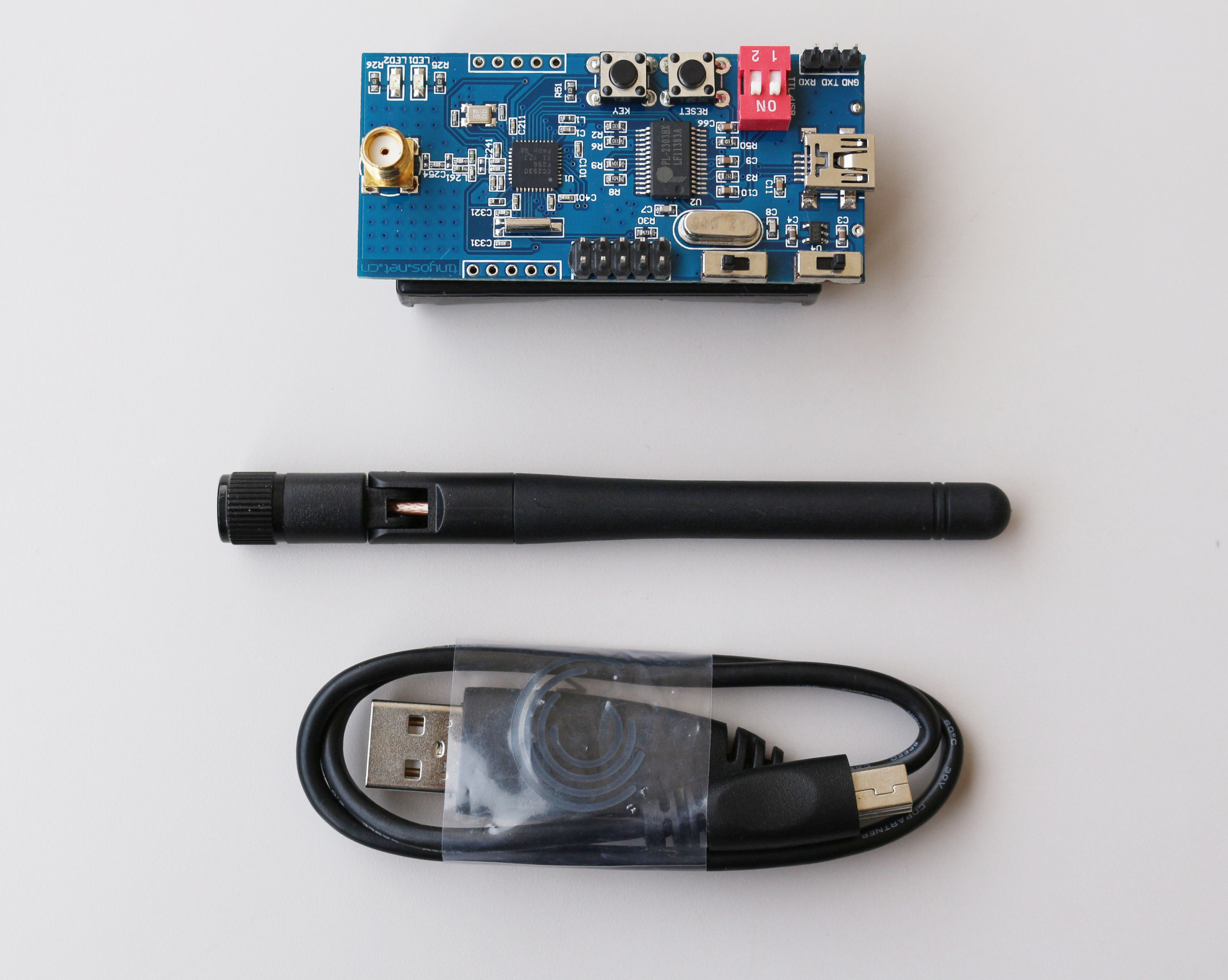

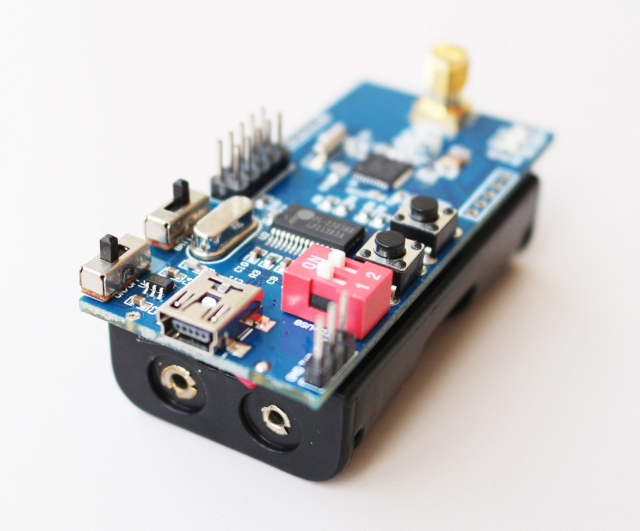

TI社製2.4GHz帯域用RFチップ(CC2530)を搭載して、コンパクトサイズで、アンテナまたバッテリボックスも付きな評価ボード。

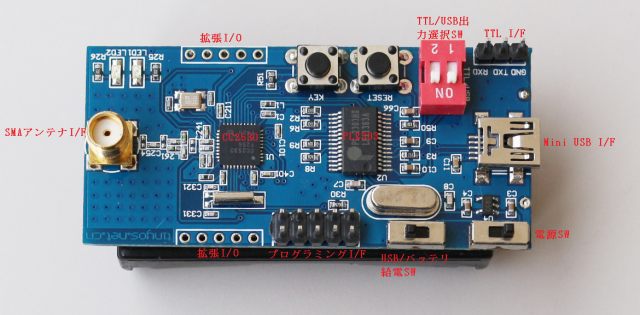

主な特長:
1、TI社製2.4GHz帯域用RFチップ、CC2530F256(256K Flash)を搭載
2、USBとTTLインターフェイスを統合し、簡単に通信方法を選択可能
3、USBインターフェイスを使用すると、USBで電源を供給することができる
4、デバッグインタフェースを引出
主な特長:
1、TI社製2.4GHz帯域用RFチップ、CC2530F256(256K Flash)を搭載
2、USBとTTLインターフェイスを統合し、簡単に通信方法を選択可能
3、USBインターフェイスを使用すると、USBで電源を供給することができる
4、デバッグインタフェースを引出
主な仕様
サイズ | 66(L)x30(W)x29(H)mm(アンテナを除く) |
無線規格 | IEEE 802.15.4 |
電源電圧 | DC 2-3.6V/USB 5V |
通信距離 | 200m(付属アンテナを使う時の直線距離) |
感度 | -96DBm |
送信電流 | 34mA (max) |
受信電流 | 25mA (max) |
動作温度 | -40℃~+85℃ |
CC2530_userManual.pdf
データシート:cc2530.pdf
回路図:CC2530_sch.pdf
