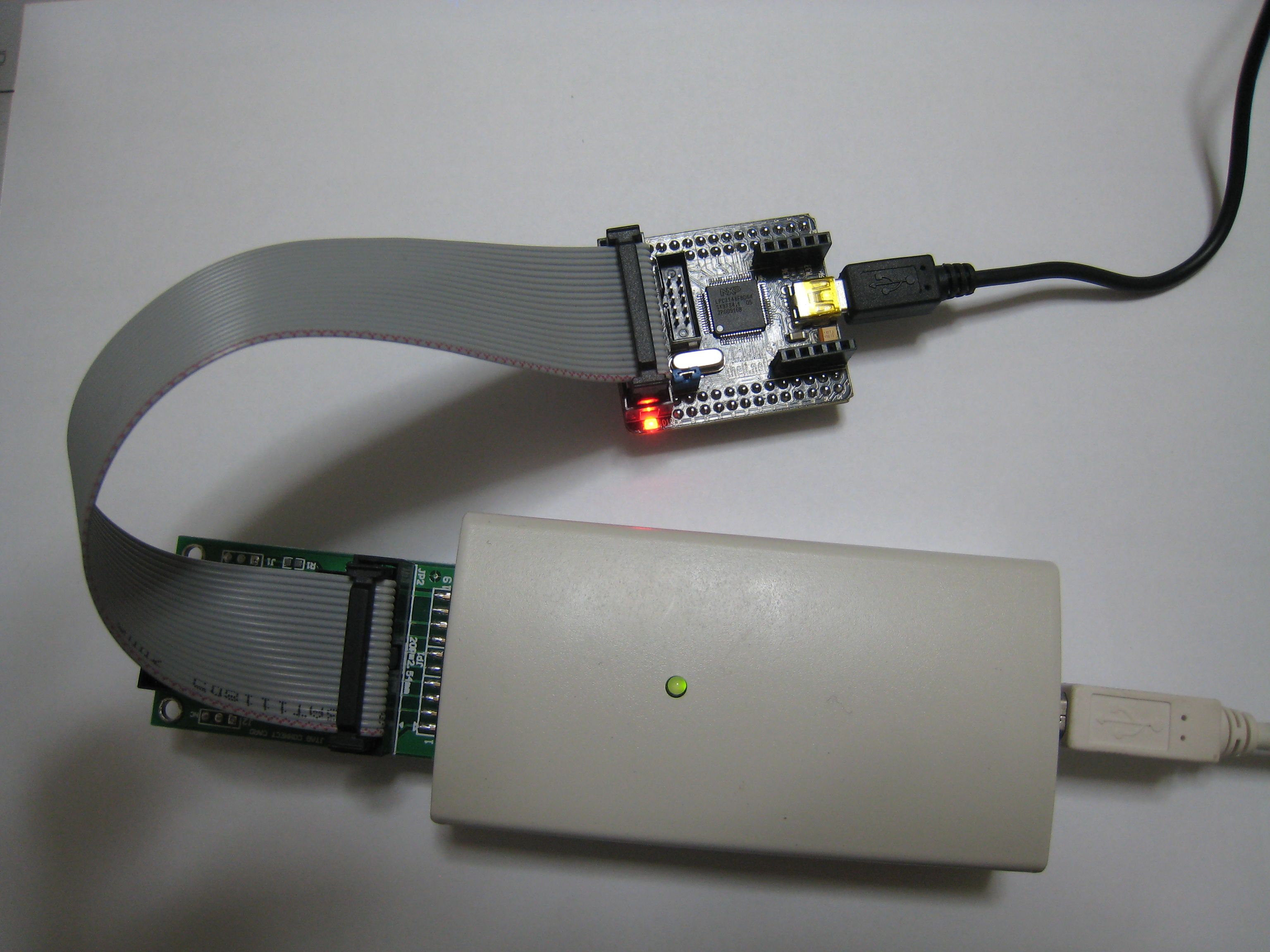

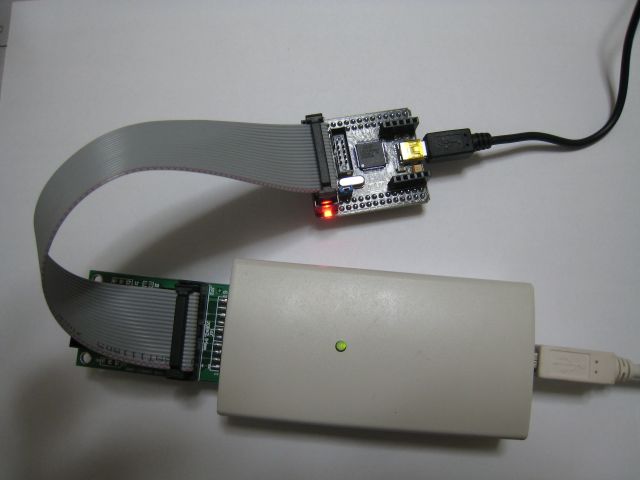

低価格、高性能のLPC2148はさらにデバッグ・書き込み用の安いJTAG/IECを加えセットとなり、デバッグ、プログラムも便利！勿論XBOX360改造用のファイル「xspiflash.hex」を書き込むことができます。
LPC2148マニュアル：LPC2148_ENC28J60_manual.pdf 2009/12/28
Open Linkマニュアル：Open Link 2009/12/20
LPC2148マニュアル：LPC2148_ENC28J60_manual.pdf 2009/12/28
Open Linkマニュアル：Open Link 2009/12/20
- ARM7TDMI-Sコアを採用したNXP社のLPC2148(周波数60MHz,512KB FlashROM, 42KB SRAM, 2×SPI, 2×I2C, USB2.0デバイス, PWM, 2×10ビットADC 14ch，10ビットDA×１, 2×USART，2×32ビット・タイム, RTC)。
- I/Oポートは5Ｖトレラントのため、5V系ロジックを直結できます。
- 3.3Vレギュレータ内蔵
- サブクリスタル付（32.768kHz)
- 20P標準JTAG端子
- miniUSBコネクタUSB2.0×1
- EasyNIC(ENC28J60)を直結できます。
- SPI液晶コネクタ×1
- 外形寸法: 43×37(mm) ※突起物は除く
- USBポートで給電（給電用miniUSBケーブルは別売）、電源指示LED付き
- XBOX360基板との接続
- XBOX360基板―――――――LPC2148（PIN）
- J1D2.2紫――――――――――P0.2（4）
- J1D2.3薄い青――――――――P0.4（6）
- J1D2.4オレンジ色――――――P0.5（7）
- J1D2.1黄――――――――――P0.6（8）
- J1D2.6緑――――――――――GND（26）
- J1b1.6青――――――――――P0.28（31）
- J1b1.5赤――――――――――P0.29（32）
