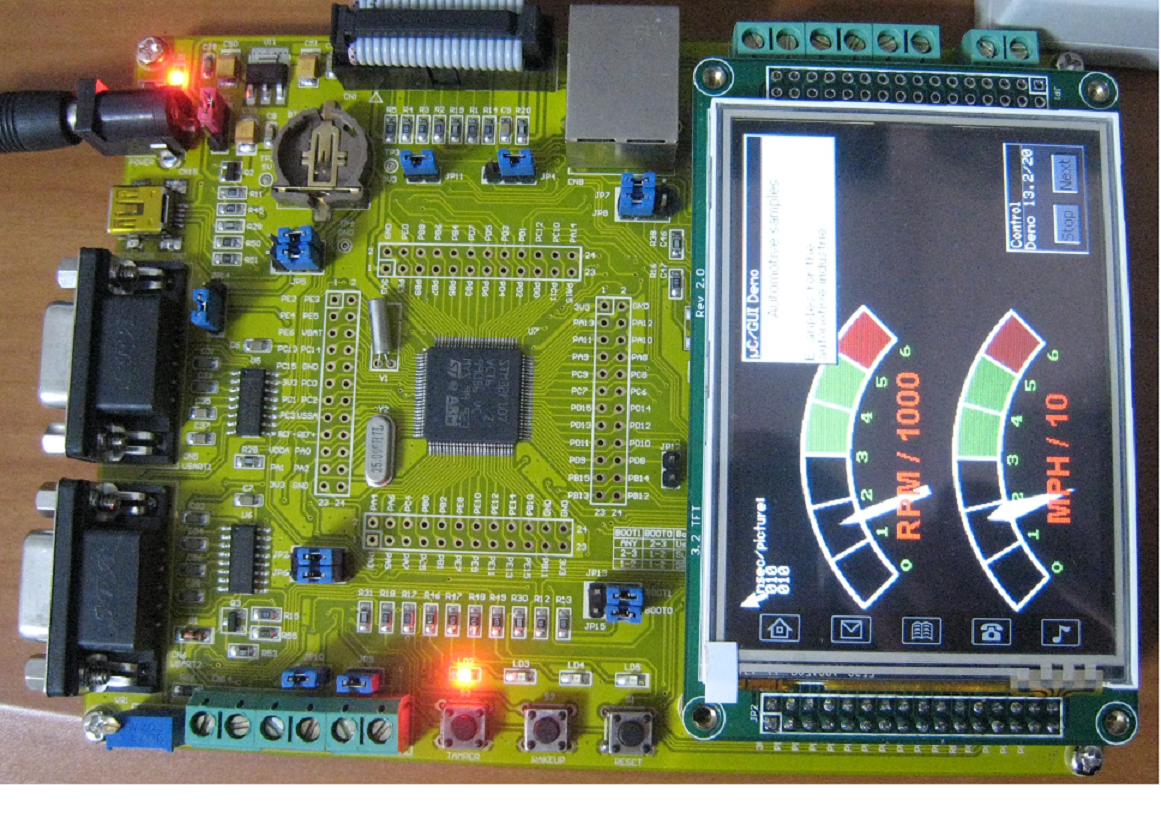

- ARMコア新系列プロセッサーCortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F107VC(周波数72MHz,256KB Flash, 64KB SRAM, タイマーｘ10、12BitADｘ2、12BitDAｘ2、I2Cｘ2、USARTｘ5、SPIｘ3、IIS、USB OTG、CAN2.0Bｘ2、10/100M Ethernetなど)
- 外付け2Kbit EEPROM(24L02), 16Mbit SPI Flash(AT45DB161D)
- 3.2”タッチパネル付きTFT液晶モジュールを搭載、解像度は240(W)*320(H)、、SDカードソケット付き
- CPUのすべてのピンを2mm拡張ヘッダで引き出される
- RS232 ×2(DB9)
- RS485 × 1
- USB OTG ×1(mini AB型)
- JTAG/SWD(2.54mmコネクタ、20pin)
- CAN2.0B ×2
- SDカードソケット
- ADテスト用のボリューム
- ユーザーLED ×4
- ユーザーボタン×2
- 10M/100M Ethernet RJ45 × 1
- uCGUIデモプログラム
- サンプルソース沢山
- 外形寸法: 110×150(mm) ※突起物は除く
- 電源(別売)：5VDC、プラグ2.1mmφ、極性はセンタープラス です。電源スイッチと電源指示LED付き
マニュアル：GoldBull-STM32F107_manual.pdf 2010/9/13
回路図：sch.zip
その他資料のダウンロードページ
