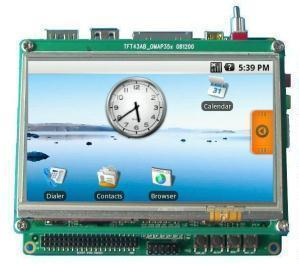

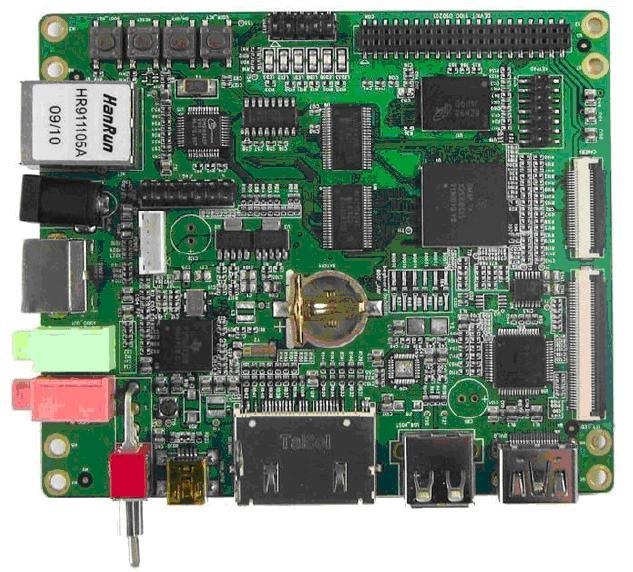

- ARM Cortex-A8を採用したTI社のOMAP3530
（OMAP3503，OMAP3515，OMAP3525コアとPin to Pin互換性ある） 600MHz周波数
- 430MHz TMS320C64x+ DSP Core
- 128MByte DDR SDRAM
- 128MByte NAND Flash
- 動作温度： -40 ~ 85℃
- 動作湿度： 20% ~ 90%
- 外形寸法： 110×95(mm) ※突起物は除く
- 電圧電流： +5V、150mA

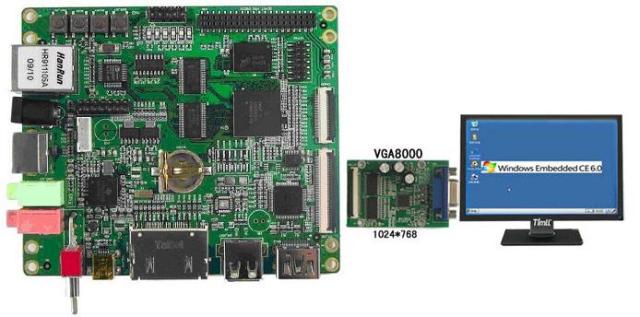

VGA変換モジュールの主な仕様：
- 解像度： 1024*768
- サイズ：58.9mm * 38.5mm
- ARM/Cortex-A8・TMS320C64x DSP搭載開発ボード専用、50PIN FFCケーブルで直結
- 動作温度：-40～85°C
- S-VIDEO I/FX1
- HDMI I/FX1
- 10/100Base-T Ethernet(DM9000)、RJ45インタフェース
- ＵＳＢ2.0ホストX１、USB2.0 OTGX1
- ＲＳ232X2
- ＳＤカードI/FX1
- タッチパネル付きLCD I/FX1
- CMOSカメラのI/F
- オーディオの入出力I/F
- 豊富なインターフェース：I2C、McSPI、McBSP、HDQ、JTAG、ユーザーボタン、6×6キーボードインタフェース、リセットボタン、LEDなど
- 付属品：5V/2A電源、SDカード（512MB）、シリアルケーブル
- サポートするOS：Linux、WinCE6
- マニュアル：OMAP3530UserManual.pdf 2010/06/04
- その他関連資料のダウンロードはこちら
１）各インタフェース及び接続設備例
