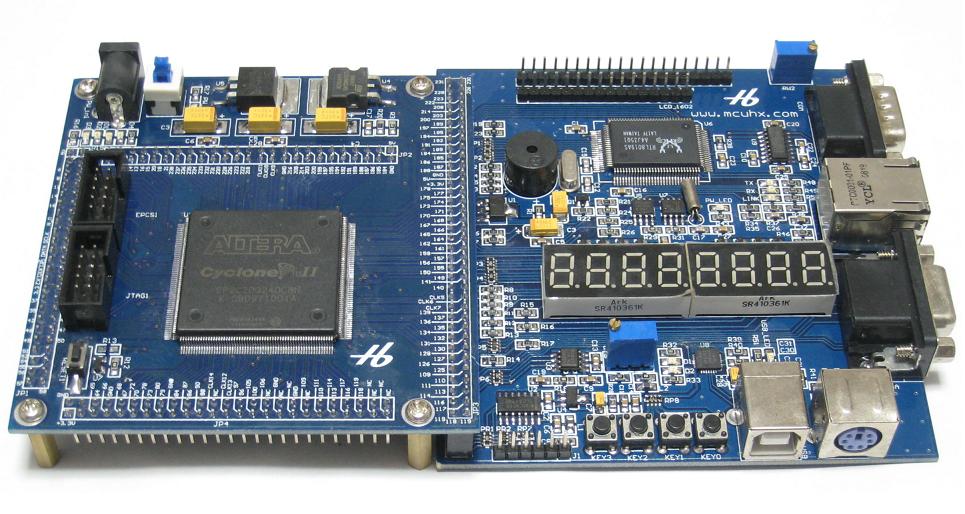

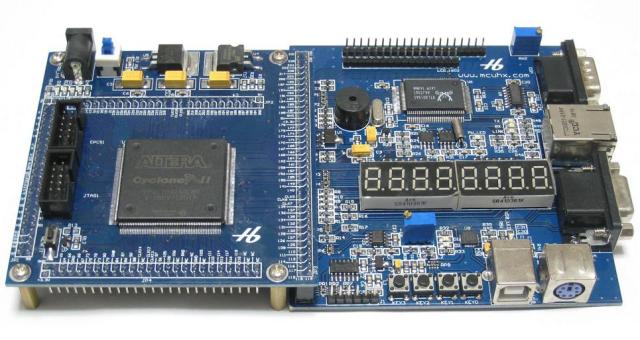

ALTERA社製CycloneII EP2C20Q240ボードを搭載したFPGAボードです。汎用FPGAボードおよびNIOS IIプロセッサボードとして利用することもできます。
- 製品付属品：LPT Byte BlasterIIダウンロードケーブル
- FPGAボードの仕様概要：
- EP2C20Q240搭載
- コンフィギュレーションデバイスEPCS4(4Mbit)搭載
- SDRAM(8MB)搭載
- Flash(8MB)搭載
- 二つの50MHz水晶発振器搭載
- 5V電源(別売)で給電、電源スイッチと電源指示LED付き
- JTAGとASPコネクタ
- ユーザLEDｘ4
- すべてのIO、Avalonバス、コンフィグピンを2.54mm拡張ピンヘッダで引き出されてい
- 外形寸法: 95×90(mm) ※突起物は除く
- V5拡張ボードの仕様概要：
- 10M Ethernetインタフェース（RTL8019）
- 8ビットADC（TLC549）
- 4チャネル8ビットDAC（TLC5620）
- リアルタイムクロック（PCF8563）
- RS232（MAX3232）
- VGA I/F
- PS2 I/F、キーボード又はマウスを接続可
- 1602液晶I/F
- 128*64 LCD I/F
- ブザー
- USBホース（CP2102）、USB1.1とUSB2.0両方サポート
- 7セグメントLEDｘ8
- EEPROM（I2Cモード、AT24C8）
- ユーザーキーｘ4
- 外形寸法: 100×110(mm) ※突起物は除く
- 回路図：sch.zip
- マニュアル：Cyclone?-EP2C20_manual.pdf
- サンプルソース：サンプルソース
- ツール：tools.zip
