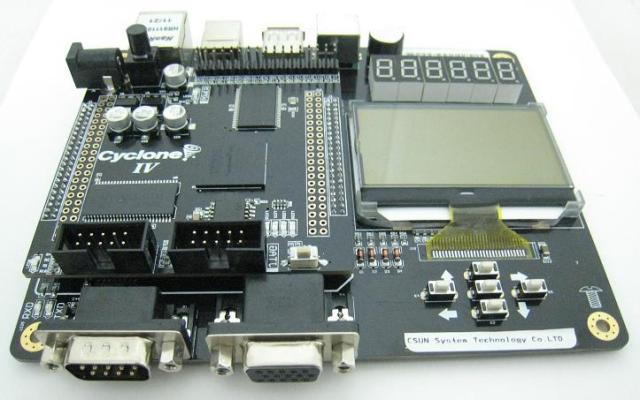

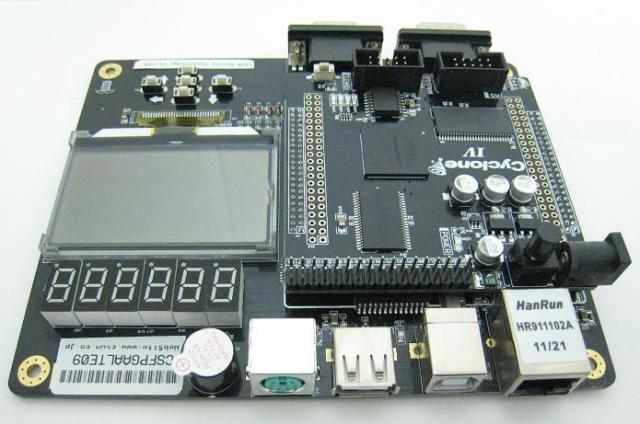

• 製品同梱内容：
  CycloneIV EP4CE15コアボード ｘ １枚
  FPGA拡張ボード ｘ １枚

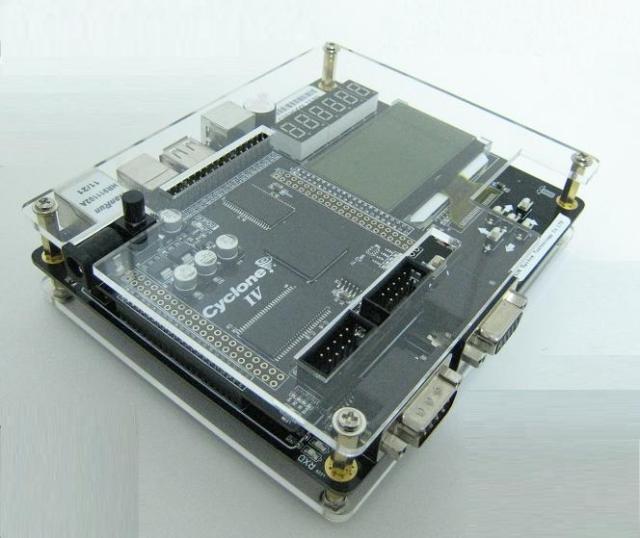

  透明保護板 ｘ 1枚
  5V/1Aスイッチング安定電源 ｘ １個
  12864LCD液晶 ｘ １個
  シリアルケーブル ｘ 1本


• CycloneIV EP4CE15コアボードの仕様概要：
• ALTERA社製CycloneIV EP4CE15F17C8Nを搭載
• コンフィギュレーションデバイスEPCS64(64Mbit)搭載
• 256Mbit(16M*16bit)SDRAM搭載
• 4Mbit(256K*16bit)SRAM搭載
• 32Mbit(4M*8bit)パラレルFlash搭載
• 二つ（50MHzと40MHｚ）の水晶発振器搭載
• 5V電源で給電、電源スイッチと電源指示LED付き
• JTAGとASPコネクタ
• ユーザLEDｘ4
• 拡張IO?：34ピン　2.54mm 17*2（半田付き）
• 拡張IO?：42ピン　2.54mm 21*2
• 拡張IO?：44ピン　2.0mm 22*2(拡張ボードと繋がる)
• 外形寸法: 76×76(mm) ※突起物は除く


• 拡張ボードの仕様概要：
• 10M Ethernetインタフェース（ENC28J60）
• USB：Bタイプ、CH376チップ使用（デバイス方式）
• USB：Aタイプ、CH376チップ使用（ホスト方式）
• PS2 I/F、キーボード又はマウスを接続可
• デジタルチューブ×6
• ブザー
• EEPROM（I2Cモード、24LC04）
• RTCバッテリソケット(DS1302)
• 128×64 LCD
• RS232（MAX3232） I/F
• VGA I/F
• ユーザーキーｘ5
• 外形寸法: 146×113(mm) ※突起物は除く


• ボード特徴：
?コア基板と拡張ボードを分離
?プログラミングまでの詳細説明マニュアル（約400ページ）、FPGA開発入門に最適（ゼロからでも勉強し易い）
?豊富なサンプル
一、NIOS IIプログラム：LED、割り込み、UART、RTC、SPI、IIC、Timer、SDRAM、Flash、Avalon、デジタルチューブ、USBホスト、USBデバイス、LCDの英語及び日本語表示
二、Verilogプログラム：PS2キーボードデ―コード、VGA駆動、SOSシステム、GUIシステム、Boothアルゴリズムの乗数の実現、同期FIFO等の70個以上のモジュールサンプル
?ucLinuxを移植


• 各種資料：
回路図：sch.zip
データシート：DATASHEET.zip
マニュアル：CycloneII_IV_EP2C8Q208_EP4CE15_Manual.pdf
サンプルソース：サンプルソース
ツール：tools.zip
FPGA関連資料（Verilog等）：資料
Modelsim入門：Modelsim-beginner.pdf

CycloneIV EP4CE15コアボードのインタフェース概要：


拡張ボードのインタフェース概要：
