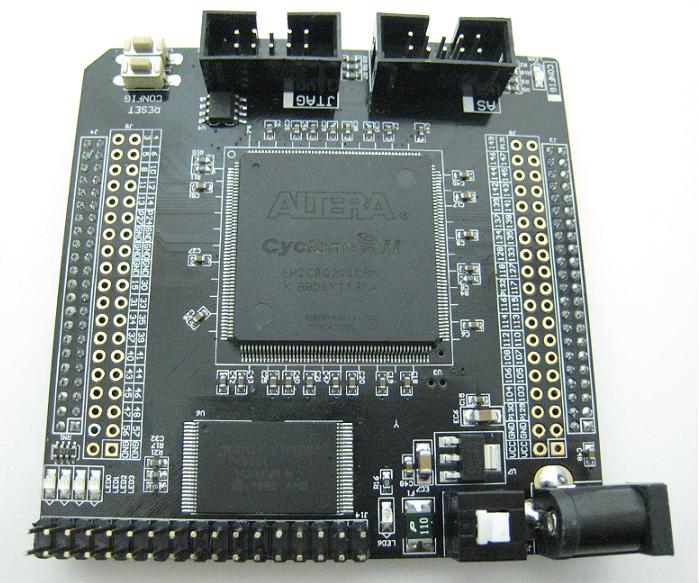

ALTERA社製CycloneII EP2C8を搭載したFPGAボードです。汎用FPGAボードおよびNIOS IIプロセッサボードとして利用することもできます。
- 仕様概要：
- ALTERA社製CycloneII EP2C8Q208Cを搭載
- コンフィギュレーションデバイスEPCS16(16Mbit)搭載
- 64Mbit(4M*16bit)SDRAM搭載
- 16Mbit(2M*8bit)パラレルFlash搭載
- 20MHzの水晶発振器搭載
- 5V電源で給電(別売)、電源スイッチと電源指示LED付き
- JTAGとASPコネクタ
- ユーザLEDｘ4
- 拡張IO?：34ピン 2.54mm 17*2（半田付き）
- 拡張IO?：42ピン 2.54mm 21*2
- 拡張IO?：44ピン 2.0mm 22*2(拡張ボードと繋がる)
- 外形寸法: 76×76(mm) ※突起物は除く
- ボード特徴： ?プログラミングまでの詳細説明マニュアル（約400ページ）、FPGA開発入門に最適（ゼロからでも勉強し易い）
- 各種資料： 回路図：sch.zip
?豊富なサンプル
一、NIOS IIプログラム：LED、割り込み、UART、RTC、SPI、IIC、Timer、SDRAM、Flash、Avalon、デジタルチューブ、USBホスト、USBデバイス、LCDの英語及び日本語表示
二、Verilogプログラム：PS2キーボードデ―コード、VGA駆動、SOSシステム、GUIシステム、Boothアルゴリズムの乗数の実現、同期FIFO等の70個以上のモジュールサンプル
?ucLinuxを移植
データシート：DATASHEET.zip
マニュアル：CycloneII_IV_EP2C8Q208_EP4CE15_Manual.pdf
サンプルソース：サンプルソース
ツール：tools.zip
FPGA関連資料（Verilog等）：資料
Modelsim入門：Modelsim-beginner.pdf

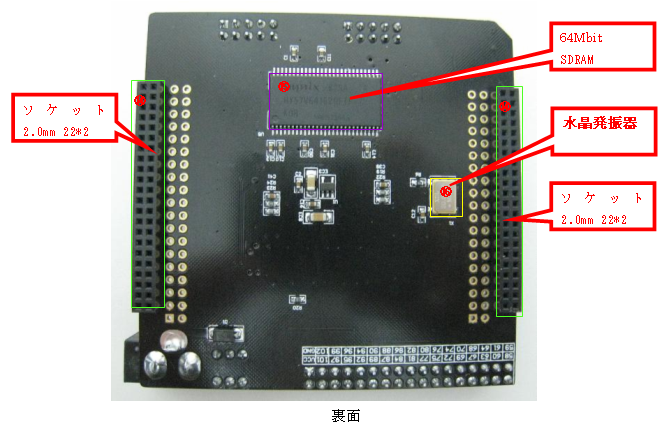

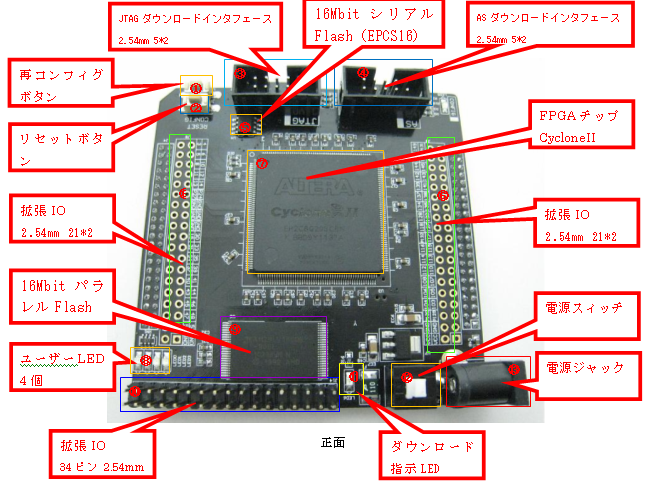

CycloneII EP2C8コアボードのインタフェース概要：
