ARM/Cortex-A9・4コア Tiny4412開発キット(7”TFT静電タッチパネル付き) :

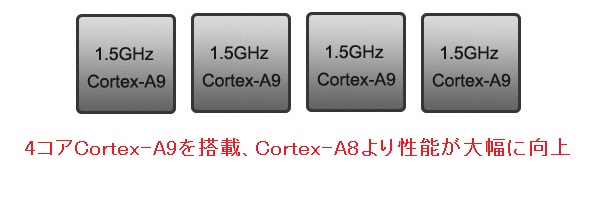

◆サムスンの高性能4コアプロセッサ「Exynos 4412」を搭載。Exynos 4412 内部のGPU は Mali-400 MP の高性能グラフィックスエンジンを統合し、 最高1080P@30fpsのHDヴィデオプレイをサポート、Androidなどの先進なオペレーティングシステムをスムーズに実行でき;ハイエンドのネットワーク端末 、広告マルチメディア端末、スマートホーム、ハイエンド監視システムなどの開発に非常に適している。
◆本開発キットは小型コア基板上にCPUやRAM, FlashROM, 電源回路などのプロセッサを動作させるために必要な構成要素を実装した量産ボードと多機能インタフェースを実装した拡張板で構成。
●豊富な付属品:5V/2A電源、USBケーブル、クロスシリアルケーブル、LANケーブル、DVD

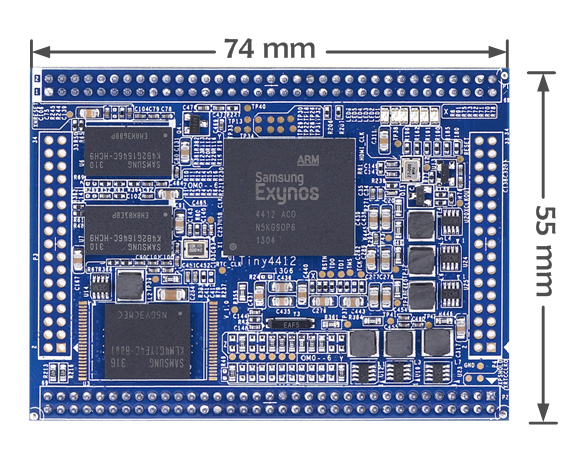

●コア基板の主な仕様
CPU | ARM Cortex-A9 Quad-core プロセッサを採用したサムスン社のExynos 4412搭載
・周波数1.5GHz ・ARM Mali-400 デュアルコア GPUを内蔵 ・最高 1080p@30fps のハードウェアデコードヴィデオプレイをサポート、 MPEG4、 H.263、 H.264などのフォーマットをサポート ・最高 1080p@30fps のハードウェアエンコード(Mpeg-2/VC1) ビデオ入力をサポート |
---|---|
DDR3 RAM メモリ | Size: 1G
32ビット幅データ・バス、シングルチャネル |
FLASH メモリ | 4G eMMC |
ユーザーLED | ユーザーLED ×4 |
拡張インタフェース | 2 x 70 pin 2.0mm space DIP connector
2 x 34 pin 2.0mm space DIP connector |
電源 | Supply Voltage from 2V to 6V(スリープ/ウェイクアップ サポート) |
PCB 規格・寸法 | 8層の高密度回路基板、Immersion gold process
74 x 55 x 10 (mm) ※突起物は除く |
OSサポート | Linux Kernel 3.5
Android 4.2.1、Android 5.0.2 |

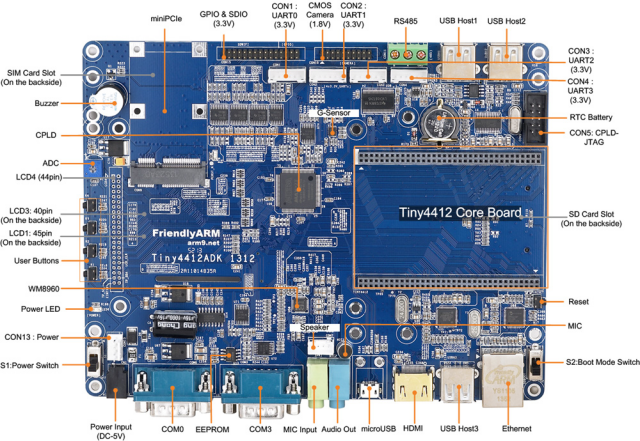

●拡張ボードの主な仕様
表示 | 7”TFT静電タッチパネル付き(型番:S700)、解像度は800(W)*480(H) |
---|---|
ネットワーク | 10/100M イーサネット RJ45 インタフェース( DM9621) |
標準インタフェース | RS232(DB9、UART0,3)×2、RS485(UART1)×1、他にまた4 つの TTLレベルシリアルがある
micro USB Slave 2.0 インタフェース×1 USB Host 2.0 インタフェース×1 SD カードスロット×1 1 チャンネル 3.5mm ステレオオーディオ出力インタフェース、1 チャンネルオンボード MIC 入力 5V 直流電圧入力(DC-23B) |
その他搭載リソース | I2C-EEPROM(256byte)×1
ユーザーボタン×4(割り込み式リソースピン) PWM 制御ブザー×1 リアルタイムクロックバックアップバッテリー 重力センサー CPLD(EPM240T100) |
拡張インタフェース | シリアルソケット(TTL レベル)×4
GPIO インタフェース (SDIO含む)×1 CMOS カメラインタフェース×1 HDMIインタフェース×1 CPLD JTAG×1 miniPCIeインタフェース×1 SIMカードインタフェース×1 |
PCB 規格・寸法 | 2層回路基板
180 x 140 (mm) ※突起物は除く |
OSサポート | Linux Kernel 3.5
Android 4.2.1、Android 5.0.2 |
OV5640カメラモジュールの主な仕様
- イメージセンサー:1 / 4″、OV5640 CMOS、500万画素、2592(V)×1944(V)
- レンズ焦点距離:2.7mm(F2.8)、フィールド角:66°
- 低動作電圧:3.3VDC
- 画像出力モード:RAW RGB、RGB565/555/444、CCIR656、YUV422/420、YCbCr422と圧縮モード
- 標準なシリアルSCCBポート制御
- パラレルデジタルVidioポート(DVP)でARMボードと接続
- サポートOS:Android 5.0.2
- 外形寸法: 33.7×25(mm) ※突起物は除く
各種資料
マニュアル | Tiny4412-user-manual.pdf |
---|---|
回路図 | コア基板:Tiny4412_sch.pdf
拡張ボード:Tiny4412SDK_sch.pdf LCD:LCD-S701-121212.pdf |
寸法図 | Tiny4412SDK_pcb.pdf |
データシート | Datasheet.zip |
イメージファイル | images.zip |
ツール | tools.zip |
OV5640カメラモジュール関連 | Datasheet_ov5640.zip Android5の環境でインストールしてカメラモジュール確認用apk |
●Android 5.0.2ソフトウェア特徴
Android 5.0.2 |
||
クロスコンパイラ |
arm-linux-gcc-4.5.1-v6-vfp | armv7コマンド集、ハードウェア浮動小数点演算をサポート |
Superboot-4412 |
SDカードでダウンロードサポート | SDカード、USBでダウンロードサポート (Closed source) |
USBでダウンロードサポート | ||
ファイル1個/複数個ダウンロード操作サポート | ||
EXT3/4フォーマットシステムファイルダウンロードサポート | ||
MMC/NAND起動の自動認識サポート | ||
ツールSD-FlasherはWindowsXP/Vist/Windows7 OSをサポート | ||
Android カーネル |
バージョン: Linux-3.0.86 | 完全なBSP、Samsung提供 |
EXT4/NFS/FAT32などのフォーマットのファイルシステムをサポート | Open source | |
eMMCドライバ | ソース提供、BSPに含まれる | |
Watchdogドライバ | ソース提供、BSPに含まれる | |
RTCドライバ | ソース提供、BSPに含まれる | |
4つのLEDドライバ | ソース提供、BSPに含まれる | |
ユーザーキードライバ4つ | ソース提供、BSPに含まれる | |
SPIドライバ | Open source、未検証 | |
I2C-EEPROMドライバ | ソース提供、BSPに含まれる | |
PWMブーザードライバ | ソース提供 | |
ADCドライバ:チャネル-AIN0,1,2,3 | ソース提供 | |
静電容量式タッチドライバ | ソース提供 | |
LCDバックライトドライバ、127段階調節可 | ソース提供 | |
LCDドライバ | ソース提供 | |
USB Hostドライバ: USBメモリ、USB Hub、USBキーボード、USBマウスなど | ソース提供、BSPに含まれる | |
USB Deviceドライバ: USB ADBサポート | ソース提供、BSPに含まれる | |
SD/MMCカードドライバ:最大32GBまでサポート | ソース提供、BSPに含まれる | |
シリアルドライバ:4つ | ソース提供、BSPに含まれる | |
USB WiFiドライバ(RTL8192CU) | ドライバモジュール | |
オディオドライバ(WM8960:レコード(record)、プレイ(play)、ALSAインタフェース、D級アンプをサポート) | ドライバモジュール | |
重力センサードライバ | ソース提供 | |
イーサネット(DM9621) | ソース提供 | |
FIMCドライバ | ソース提供、BSPに含まれる、未検証 | |
JPEGドライバ | ソース提供、BSPに含まれる | |
MFCマルチメディアドライバ | ソース提供、BSPに含まれる | |
HDMIドライバ | ソース提供、BSPに含まれる | |
3D加速度 | ライブラリ提供、BSPに含まれる |
|
2D加速度 | ||
3Gドライバ | Open source | |
USBシリアル変換ドライバ | Open source |
●Linux+Qtソフトウェア特徴
パワーフルなLinux + Qtシステム |
||
クロスコンパイラ |
arm-linux-gcc-4.5.1-v6-vfp | armv7コマンド集、ハードウェア浮動小数点演算をサポート |
Superboot-4412 |
SDカードでダウンロードサポート | SDカード、USBでダウンロードサポート (Closed source) |
USBでダウンロードサポート | ||
ファイル1個/複数個ダウンロード操作サポート | ||
EXT3/4フォーマットシステムファイルダウンロードサポート | ||
MMC/NAND起動の自動認識サポート | ||
ツールSD-FlasherはWindowsXP/Vist/Windows7 OSをサポート | ||
Linuxカーネル |
バージョン: Linux-3.5.0 | 完全なBSP、Samsung提供 |
EXT4/NFS/FAT32などのフォーマットのファイルシステムをサポート | Open source | |
eMMCドライバ | ソース提供、BSPに含まれる | |
Watchdogドライバ | ソース提供、BSPに含まれる | |
RTCドライバ | ソース提供、BSPに含まれる | |
4つのLEDドライバ | ソース提供、BSPに含まれる | |
ユーザーキードライバ4つ | ソース提供、BSPに含まれる | |
SPIドライバ | Open source、未検証 | |
I2C-EEPROMドライバ | ソース提供、BSPに含まれる | |
PWMブーザードライバ | ソース提供 | |
ADCドライバ:チャネル-AIN0,1,2,3 | ソース提供 | |
静電容量式タッチドライバ | ソース提供 | |
LCDバックライトドライバ、127段階調節可 | ソース提供 | |
LCDドライバ | ソース提供 | |
USB Hostドライバ: USBメモリ、USB Hub、USBキーボード、USBマウスなど | ソース提供、BSPに含まれる | |
USB Deviceドライバ: USB ADBサポート | ソース提供、BSPに含まれる | |
SD/MMCカードドライバ:最大32GBまでサポート | ソース提供、BSPに含まれる | |
シリアルドライバ:4つ | ソース提供、BSPに含まれる | |
オディオドライバ(WM8960:レコード(record)、プレイ(play)、ALSAインタフェース、D級アンプをサポート) | ドライバモジュール | |
イーサネット(DM9621) | ソース提供 | |
3Gドライバ | Open source | |
USBシリアル変換ドライバ | Open source | |
組込GUI (実行時切替可) |
Qtopia-2.2.0 | プラットフォーム ソース提供、x86とarmバージョン |
Qt/Embedded-4.8.5 | armバージョン プラットフォーム ソース提供 | |
アプリケーション |
下記GUI appはQt2/4を基に開発しており、ソースは提供しない | |
ADCテスト | ADC変換結果をダイナミックで表示する | |
LEDテスト | ||
Buttonsテスト | ||
I2Cテスト | EEPROM書き込、読出しテスト | |
LCDテスト | 手動、自動テストをサポートする | |
Pingテスト | GUI Pingテスト、常設Pingと一時的なPingをサポートする | |
USBカメラテスト | 画像表示及びスナップをサポートする | |
録音テスト | ALSAインタフェースの録音をサポートする | |
Webブラウザーテスト | 組込Webブラウザー、Qt2を基に開発 | |
Aroraプラウザーテスト | WebKitエンジンを基にQtE-4.8.5で開発 | |
Watchdogテスト | 起動後、フィードしないとシステムは再起動する | |
ネットワーク設定 | IPアドレス、DNS、Gatewayなどの設定、保存もサポートする | |
バックライト設定 |
|
|
言語設定 | 日本語、英語、中国語など設定可能 | |
ハンドライティグ | 主にタッチパネルのテストに利用 | |
MMC/SDカード及びUSBメモリの自動マウント、アンマウント | マウント後タスクバーにUSBメモリ或いはSDカードのアイコンが表示される | |
Qt-4.8.5切替 | 実行中Qtopia-2.2.0システムに切替えできる、再起動不要 | |
SMPlayer | MplayerのQt4バージョン | |
その他システム特徴 |
|
