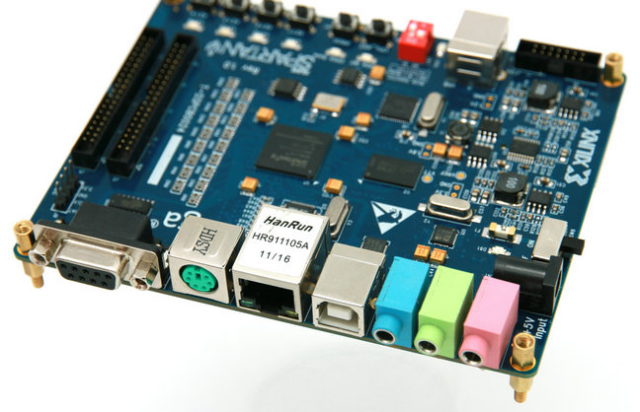

Xilinx Spartan6 XC6SLX16 FPGAボード
Spartan6 FPGA、1Gb DDR2、10/100M Ethernet、USB 2.0、Audio I/F、JTAGなど豊富な機能を搭載するFPGAボード
内容充実な日本語マニュアル提供、サンプルソース及び日本語の説明書付き。初心者でもはじめやすい！

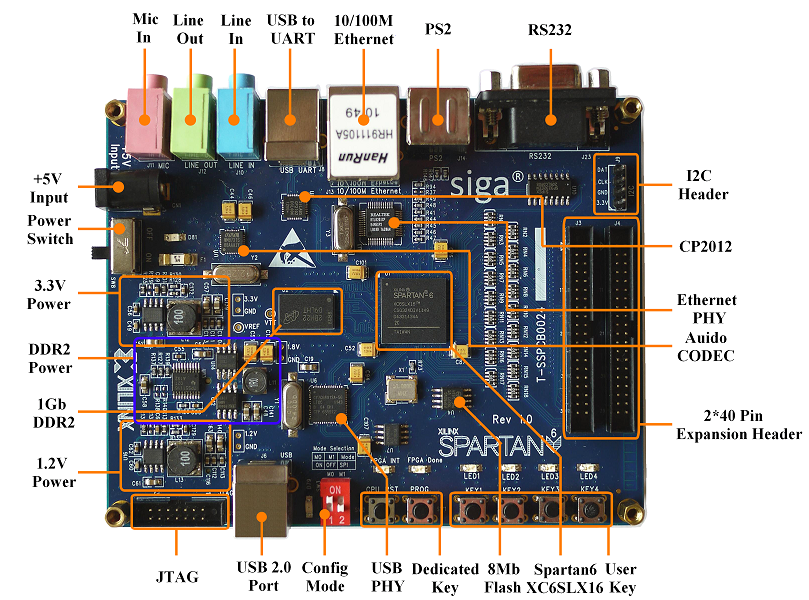

製品仕様
-
FPGA：
- FPGA Spartan6 XC6SLX16-2CSG324@Xilinx メモリ：
- 8MB SPI Flash@Numonyx
- 128MB DDR2 SDRAM@Micron インタフェース：
- 10/100M Ethernet RJ45、RTL8201@Realtek
- オーディオの入出力I/F、WM8731@Wolfson
- USB2.0高速通信、CY68013A@ Cypress
- USBから変換のUART通信、CP2102@Silicon Labs
- DB9 RS232 I/F(メス)
- PS/2キーボード、マウス I/F

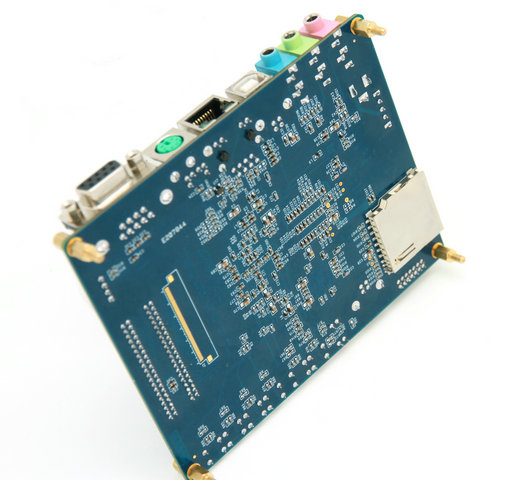

- 標準SDメモリカードのソケット 拡張インタフェース：
- ２チャネルのIDC 40pin 2.0mmピッチGPIO
- １チャネルの60pin FPC（２チャネルのIDCと共用）
- 外部I2Cインタフェース（1x4 Header） クロック：
- 50MHz水晶発振器搭載 キーと表示：
- ユーザキー x 4
- DIPスイッチ x 2
- ユーザLED x 4
- 液晶(LCD) I/F(２チャネルのIDCと共用) 電源：
- 5V/2A電源アダプタ
- DDR2電源ソリューション@TIを採用
- FPGA電源ソリューション@MPSを採用 その他：

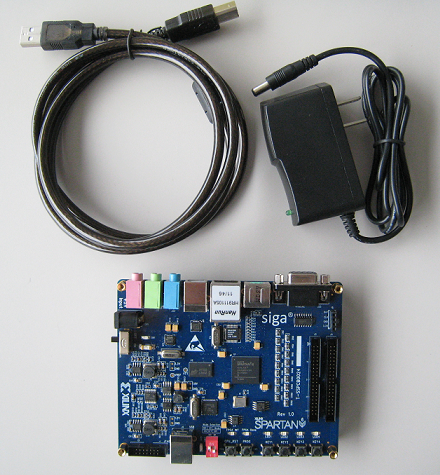

- 外形寸法: 10×12.5(cm) ※突起物は除く 付属品：
- 5V/2A電源アダプタ 1個
- USBケーブル 1本
- DVD 1枚
各種資料
| マニュアル： | XC6SLX16_userManual.pdf |
| ハードウエアテストマニュアル： | XC6SLX16_GettingStart.pdf |
| 初心者向け快速入門ガイド： | XC6SLX16_quickStart.pdf |
| その他資料： | 付属DVDをご参照ください。 |
付属DVDのフォルダ構成：
サンプルソース及び各サンプルのハードウェア設計からソフトウェアコードの日本語説明文章を提供：
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
製品使用に関するご心配は一切ございません。
