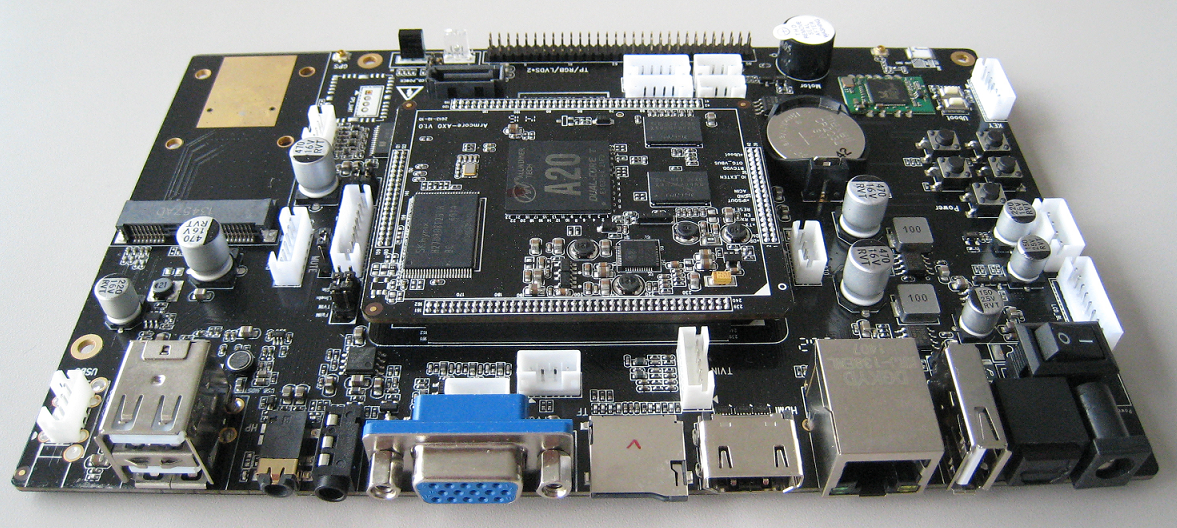

ARM/Cortex-A7 Dual Core・A20開発ボード :
◆AllWinner社 A20の高性能Cortex A7デュアルコアプロセッサを搭載。内部のGPU は Mali-400 MP の高性能グラフィックスエンジンを統合。4GB Nand Flash搭載、2Gb DDR3 SDRAM x 2搭載。HDMI、VGA、LCD、USB、UART、ETHERNET、WIFI、SATA、TF、SDカードなど豊富なインタフェースを搭載。Android 4.2（書き込み済み）、LinuxのOSをサポート。HDネットワークプレーヤーボックス、動画広告機及びフーレム広告機などの開発に適合する。
◆量産時、ロット数により割引があります。詳しくは弊社にお問合せください。

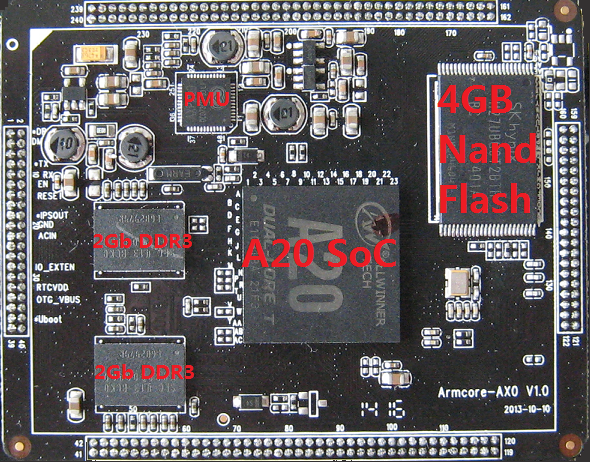

●コアボードの主な仕様
| Soc | All Winner A20 |
|---|---|
| CPU | 1 GHz Cortex A7 Dual Core |
| GPU | OpenGL ES2.0, OpenVG 1.1 Mali400 MP2 core |
| SDRAM メモリ | 2Gb DDR3 x 2 |
| FLASH メモリ | 4GB NAND |
| 拡張インタフェース | 40pin x 2（1.25mmピッチ）、80pin x 2（1.25mmピッチ） |
| 寸法 | 72mm X 58mm ※突起物は除く |
| OSサポート | Android 4.2（書き込み済み）、Linux3.0 |

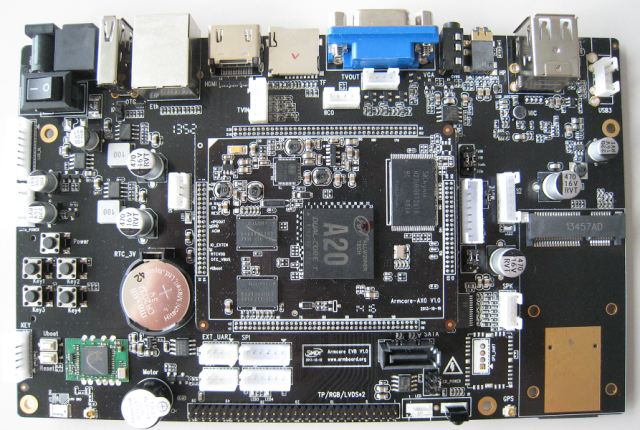

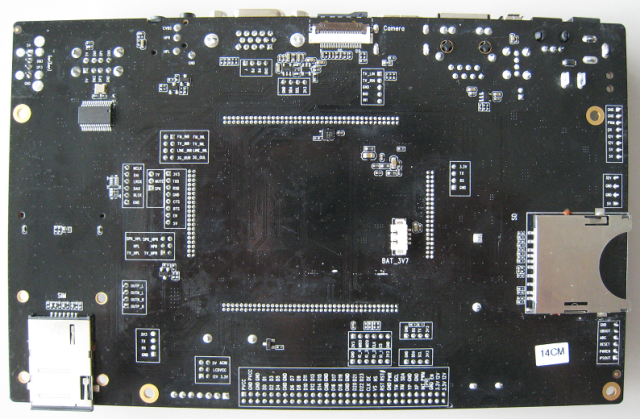

●拡張ボードの主な仕様
| ネットワーク | ３G、イーサネット（Ethernet 10/100M via RJ45）、WiFi、BlueTooth、赤外線受信 |
|---|---|
| ビデオインタフェース | HDMI（1080Pサポート）、VGA、LVDS/RGB（50/60Hz,5”--57”LCDサポート）、CVBS、TVIN、TVOUT、CAMERA（500万画素サポート） |
| オディオインタフェース | イヤホン、MIC、4線式SPK |
| ビデオフォーマット | wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4など |
| 画像フォーマット | BMP、JPEG、PNG、GIF |
| マスストレージ | SDカード、TFカード、SATA、E2PROM、SPI FLASH |
| USB2.0 | USB OTG x 1、USB HOST x 2、4線式USB x 1 |
| 通信 | シリアルポート（TTL x 4）、I2C、SPI |
| その他 | Gセンサー、ブザー、LED、キー、GPIO、IIS、RTCなど |
| 寸法 | 184mm X 114mm ※突起物は除く |
各種資料
| マニュアル | A20_hardware_manual.pdf A20_Android4.2_manual.pdf |
|---|---|
| 回路図 | A20_sch.pdf |
| データシート | datasheet.zip |

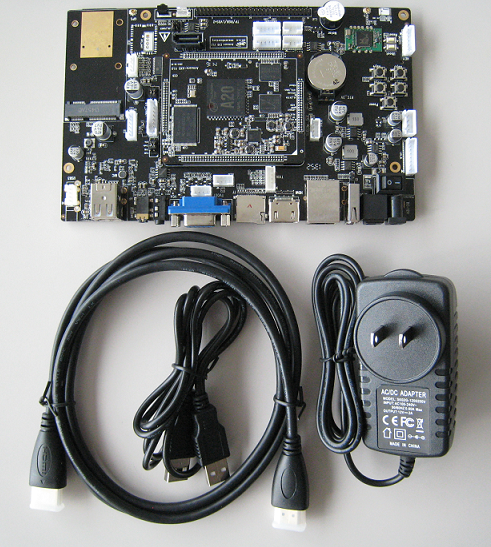

●付属品
12V/2A電源アダプタ、HDMIケーブル、USBケーブル、DVD（ソース及び資料など保存）2枚●A20の主な仕様
| CPU | ARM Cortex-A7 Dual Core with 512MB L2-Cache*/128KB L1-Cache (* As per AllWinner A20 page, but this should most definitely read as “512KB L2-Cache”) |
|---|---|
| GPU | ARM Mali400 MP2 |
| Memory | LPDDR2/DDR3/DDR3L controller, NAND Flash controller and 64-bit ECC |
| Video | HD H.264 2160P video decoding Full HD video decoding BD Directory, BD ISO and BD m2ts video decoding H.264 High Profile 1080P@30fps encoding 3840×1080@30fps 3D decoding Complies with RTSP, HTTP,HLS,RTMP,MMS streaming media protocol |
| Display | Support multi-channel HD display Integrated HDMI 1.4 CPU/RGB/LVDS LCD interface 1920×1080 resolution CVBS/YPbPr/VGA support Integrated TV decoder |
| Camera | Integrated parallel 8-bit I/F YUV sensor Integrated 24-bit parallel YUV 444 I/F 5M/8M CMOS sensor support Dual-sensor support |
| Audio | Integrated HI-FI 100dB Audio Codec Dual MIC noise cancellation |
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりますので、
製品使用に関するご心配は一切ございません。
