製品概要：

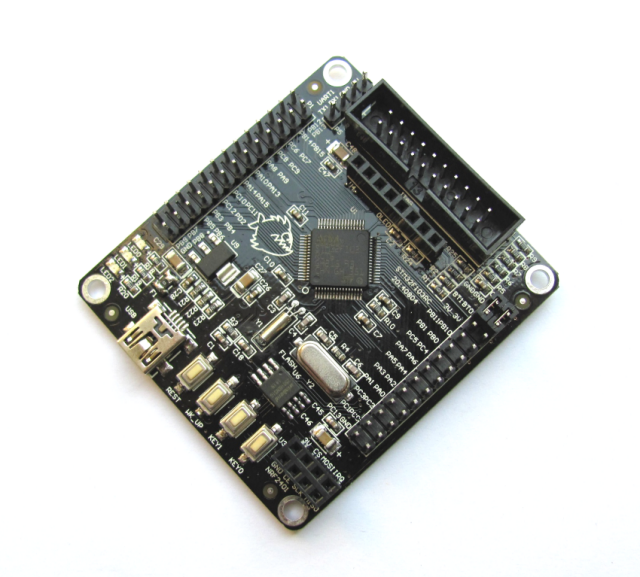

• ARMコア新系列プロセッサーCortex-M3を採用したSTマイクロエレクトロニクス社のSTM32F103RCT6を搭載
• TFT液晶表示インタフェース搭載
• 無線通信モジュールnRF24L01(2.4GHz)と直結するインタフェース搭載

製品仕様：

• STマイクロエレクトロニクス社のSTM32F103RCT6（LQFP64、最大動作周波数は72MHz、I/O端子51本、動作電圧範囲は2-3.6V）を搭載
• 2MB SPI Flash（W25X16）搭載
• 標準JTAG/SWDダウンロード・デバッグ用インタフェース(10x2pin、2.54mmピッチ)搭載
• TFT液晶表示モジュールインタフェース(8x1pin、2.54mmピッチ)搭載
• 2.4GHz無線モジュール（NRF24L01）（別売）インタフェース(4x2pin、2.54mmピッチ)搭載
• UART(TTL)x1
• MiniUSB ポート、給電用
• LEDｘ2、電源LEDｘ1
• ユーザーボタンｘ3(WK_UP機能付きボタン一つを含む)、RESETｘ1
• LM1117-3.3V LDO搭載
• 拡張I/O を2.54mm 拡張ピンヘッダで引出す(13x2pin二つ、2.54mmピッチ)

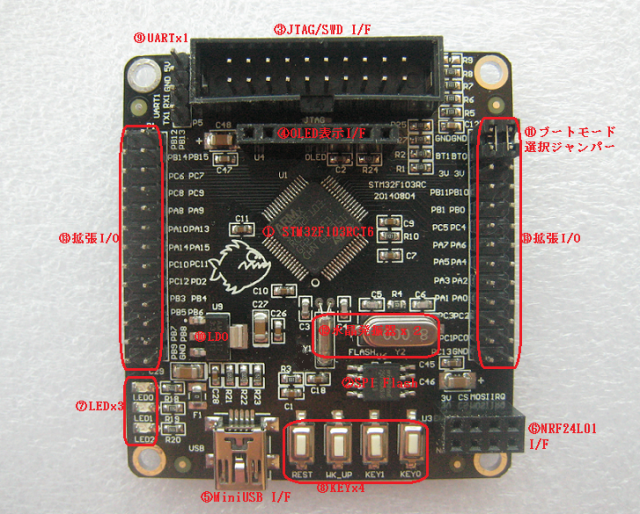

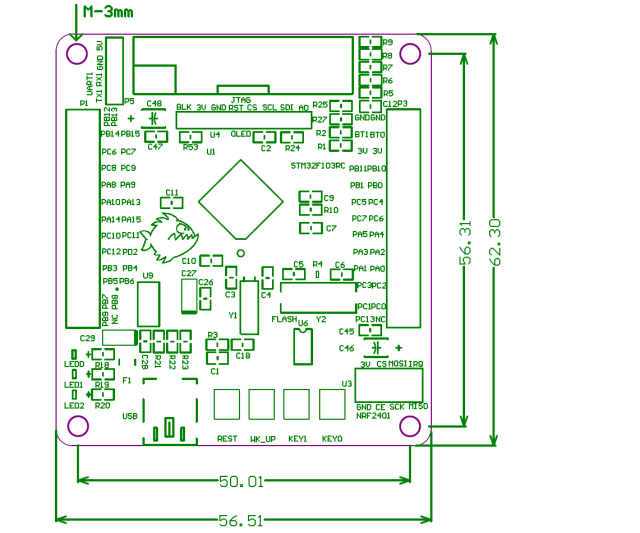

• 小型ボード外形寸法: 56×62(mm) ※突起物は除く

各種資料

1.44インチTFT液晶

• 解像度：128xRGBx128
• 駆動IC：ST7735S
• インタフェース：SPI通信、8x1pin、2.54mmピッチ
• 給電：3.3V
• 横・縦表示切替：（STM32_TFT_HardwareSPIサンプルソース）lcd.hファイルにあるマクロUSE_HORIZONTALによって設定。０は縦表示、１は横表示
• 寸法: 32×47(mm) ※突起物は除く

• ボードと直結時のイメージ：
