ARM/Cortex-A9・4コア S5P4418開発ボードNanoPi_2 Fire(ギガビットイーサネット、ヒットシンク付き、GPIOはRaspberry Piとコンパチ)
◆サムスンの高性能クアッドコア（4コア）プロセッサS5P4418を搭載、周波数1.4GHz。1G DDR3 RAM搭載。PMU電源管理チップAXP228を搭載。ギガビットイーサネット対応。AndroidとDebianをサポート。HDMIとLCD両方同時出力をサポート。
◆PCBサイズは75 x 40mm、RaspberryPiのGPIOインターフェースと互換性がある。
製品仕様
- Cortex-A9 4コアを採用したサムソン(SAMSUNG)社のS5P4418、周波数1.4GHz。
- 1G DDR3 RAM
- PMU電源管理チップAXP228を搭載、ソフトウェアでシャットダウン、スリップ機能を実現可能
- ギガビットイーサネットをサポート
- 液晶(LCD)コントロールI/F、0.5mmピッチSMT FPCコネクタ、S700、X710液晶と直結できる
- DVPカメラのI/F
- UART I/F、4 pins、2.54mm pitch
- USB2.0 ホスト、Type A I/F
- microUSB x1、給電とデータの伝送をサポート、シリアルとして使用可
- HDMI：Type A I/F、1080P60をサポート
- MicroSDスロートx1
- GPIO1：2.54mmピッチ、40pin、Raspberry Pi 2とコンパチ、UART・SPI・I2C・IOなどのピンを含む
- LED：電源LEDx1、ユーザーLEDx1
- KEY: RESETx1、ユーザーKEYx1
- 電源：5V/2A DC
- 外形寸法: 75x40(mm) ※突起物は除く
- OS：Android5.1.1, Debian8
各種資料
| 簡易マニュアル： | S5P4418_NanoPi2_Fire_manual.pdf |
| データシート： | datasheet.zip |
| 回路図： | NanoPi2_Fire_1512B_Schematic.pdf |
| 寸法図： | NanoPi2_Fire_1512B_Dimensions(dxf).zip |
| SDカード作成関連： | Windows環境使用ツール Android/Debianイメージファイル(製品購入後提供させて頂きます) |
GPIO1ピン定義
※赤文字部分はNanoPi2と違う所| Pin# | Name | Pin# | Name |
| 1 | VDD_SYS_3.3V | 2 | VDD_5V |
| 3 | I2C0_SDA | 4 | VDD_5V |
| 5 | I2C0_SCL | 6 | DGND |
| 7 | GPIOD8/PPM | 8 | UART3_TXD |
| 9 | DGND | 10 | UART3_RXD |
| 11 | GPIOB29 | 12 | GPIOD1/PWM0 |
| 13 | GPIOB30 | 14 | DGND |
| 15 | GPIOB31 | 16 | PWM2 |
| 17 | VDD_SYS_3.3V | 18 | GPIOB27 |
| 19 | SPI0_MOSI | 20 | DGND |
| 21 | SPI0_MISO | 22 | UART4_RX/GPIOB28 |
| 23 | SPI0_CLK | 24 | SPI0_CS |
| 25 | DGND | 26 | GPIOB26 |
| 27 | I2C1_SDA | 28 | I2C1_SCL |
| 29 | GPIOC8 | 30 | DGND |
| 31 | GPIOC7 | 32 | GPIOC28 |
| 33 | GPIOC13/PWM1 | 34 | DGND |
| 35 | SPI2_MISO/GPIOC11 | 36 | SPI2_CS/GPIOC10 |
| 37 | AliveGPIO3 | 38 | SPI2_MOSI/GPIOC12 |
| 39 | DGND | 40 | SPI2_CLK/GPIOC9 |
Debug Port CON1（UART0）ピン定義
| Pin# | Name |
| 1 | DGND |
| 2 | VDD_5V |
| 3 | TXD0 |
| 4 | RXD0 |
DVP Camera IFピン定義
| Pin# | Name |
| 1, 2 | VDD_SYS_3.3V |
| 7,9,13,15,24 | DGND |
| 3 | SCL0 |
| 4 | SDA0 |
| 5 | GPIOB14 |
| 6 | GPIOB16 |
| 8,10 | NC |
| 11 | VSYNC |
| 12 | HREF |
| 14 | PCLK |
| 16-23 | Data bit7-0 |
RGB LCD IFピン定義
| Pin# | Name |
| 1, 2 | VDD_5V |
| 11，20，29, 37，38，39，40, 45 | DGND |
| 3-10 | Blue LSB to MSB |
| 12-19 | Green LSB to MSB |
| 21-28 | Red LSB to MSB |
| 30 | GPIOB25 |
| 31 | GPIOC15 |
| 32 | XnRSTOUT Form CPU |
| 33 | VDEN |
| 34 | VSYNC |
| 35 | HSYNC |
| 36 | LCDCLK |
| 41 | SCL2 |
| 42 | SDA2 |
| 43 | GPIOC16 |
| 44 | NC |
Raspberry Pi2、Arduino及びNanoPi2 Fireのサイズの比較
7インチ静電タッチパネル付き液晶X710

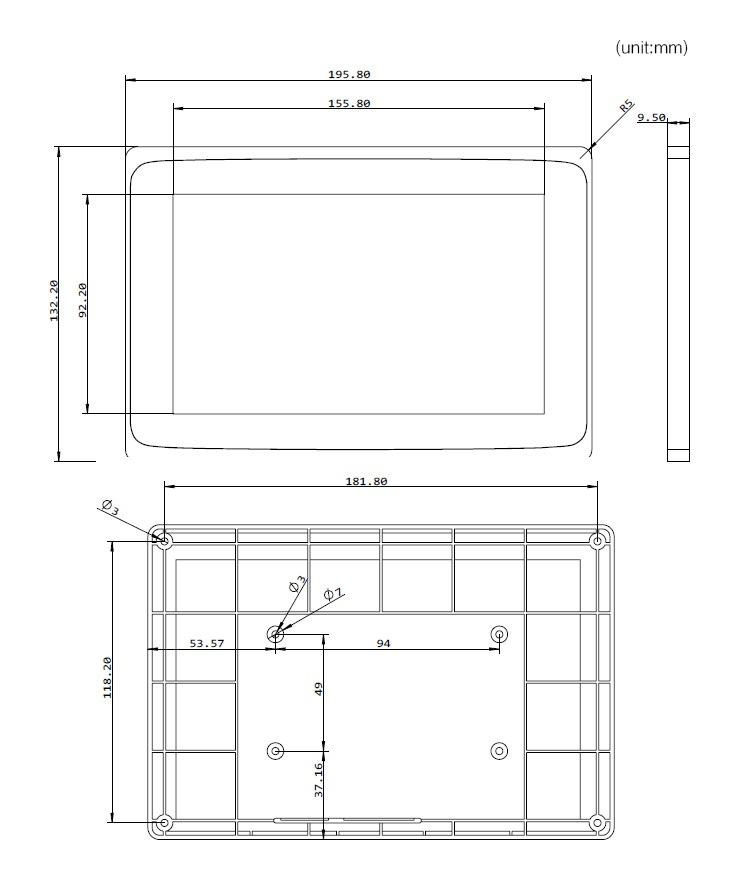

寸法図
主な仕様：
| Item | Specifications |
| Type | X710 |
| LCD size | 7.0 inch(Diagonal) |
| Resolution | 1024 x 3(RGB) x 600 |
| Display mode | Normally White, Transmissive |
| Dot pitch | 0.05(W) x 0.15(H) mm |
| Active area | 153.6(W) x 90.0(H) mm |
| Color arrangement | RGB stripe |
| Interface | Digital |
| Backlight power consumption | 2.75W |
| Panel power consumption | 1W |
シリアルデバッグセット内容
USB RS232変換ケーブル(Dサブオス) + RS232C-TTLレベル変換基板 + 4ピン配列変換ケーブル
MicroSDカード
SanDisk Ultra microSDHCカード UHS-I Class10 8GB(変換アダプタ付)OV5640カメラモジュール
OV5640カメラモジュール
温度センサモジュール
DS18B20温度センサーモジュールマニュアル作成中
気圧センサモジュール
BMP180 気圧センサ（気温センサ内蔵）マニュアル作成中
3軸加速度計モジュール
M3AXIS-ADXL345 3軸加速度計モジュールマニュアル作成中
