製品概要:
- 焦電センサを使用した人感センサーモジュールです。

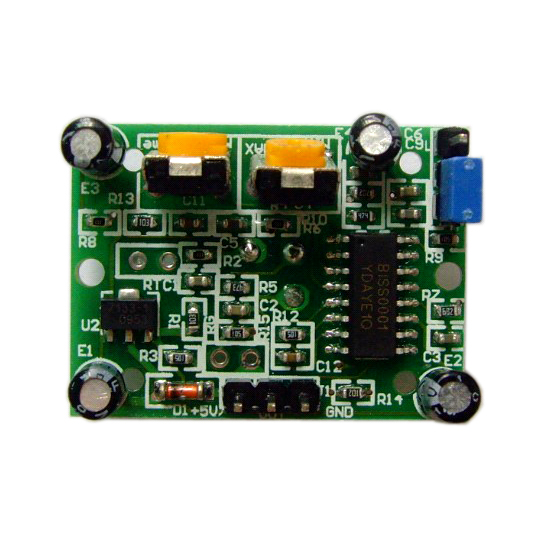

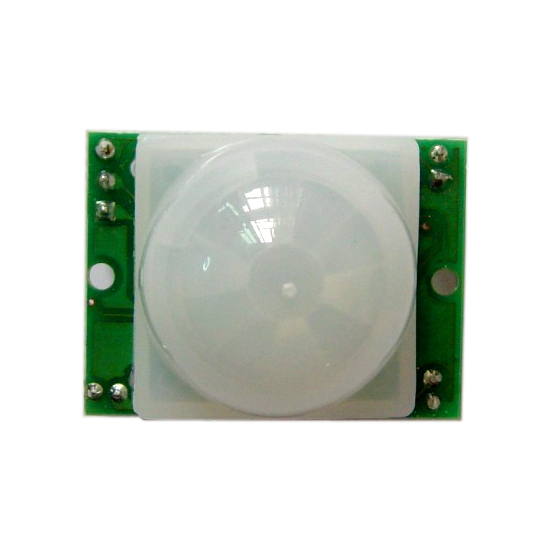

- モジュール基板上にドーム型のフレンネルレンズが取り付けられています。

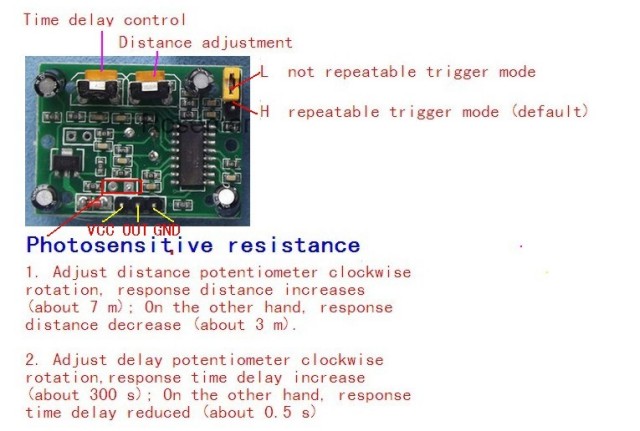

- 感度調整、検知出力保持時間の調整ができます。
製品仕様:
- 製品タイプ:HC-SR501ボディセンサーモジュール
- 電源電圧:DC5-20V
- 待機時消費電流:65μA以下
- 出力電圧:高い3.3V 低0V
- 動作モード:Lは、リピートしないモード、Hはリピートモード(デフォルトはH)
- 遅延時間範囲:0.3s to 18s
- 待機時間:0.2s
- 基板サイズ:32mm*24mm
- 検知角度:120度
- 最大検知距離:7m(気温等の環境条件によります)
- 操作温度:-15~+70℃
- ネジ穴:2mm、28mm間隔
- レンズ:直径23mmドーム型
各種資料
マニュアル: | HC-SR501.pdf |
サンプルソースコード | code.zip(arduino&STC12C5A60S2) |
データシート | biss0001.pdf |
