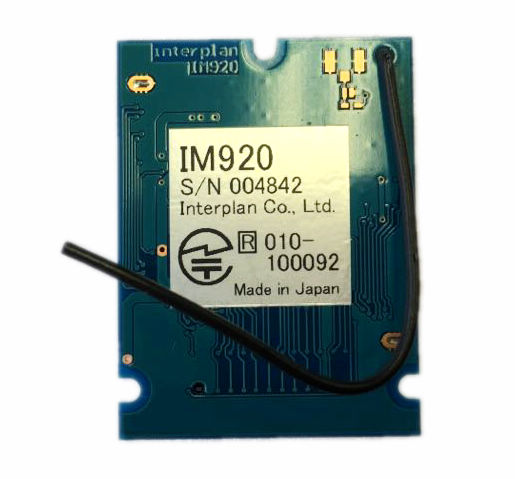

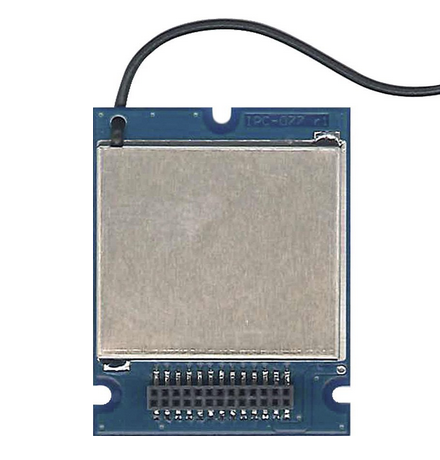

インタープラン株式会社製無線モジュールIM920シリーズは、電波法の技術基準適合証明（技適・工事設計認証）取得済でユーザによる免許や申請手続き不要。ARIB STD-T108にも準拠しています。
主な特長：
- 50kbpsの高速モードとスペクトラム拡散技術を使用した長距離モード（見通し7キロ）がコマンドで切換え可能。
- データ通信モードと接点情報伝送ができるリモコンモードを実装。
- 送信電力を3段階に切り替えでき、電波の有効利用が可能。
- オリジナルプロトコルで使い方簡単。
- 1：1、1：N、送信機64台までのM：N通信に対応。
製品仕様
| 周波数 | 920MHz帯（920.6～923.4MHz、15チャンネル） |
| 送信出力 | 10mW/1mW/0.1mW（コマンドで設定） |
| 受信感度 | 約-112dBm（長距離通信モード時） |
| データレート | 高速モード：50kbps、長距離通信モード：1.25kbps |
| 動作電圧 | 2.0～3.6V（標準動作電圧3.3V） |
| 消費電流 | 送信時 10mW時：40mA typ. 1mW時：30mA typ. 0.1mW時：26mA typ. 受信時 27mA typ. スリープ時 5μA typ. |
| アンテナ | ワイヤーアンテナ |
| 動作温度 | -20～80℃（結露なきこと） |
| 通信距離 | 約400m（高速モード時、見通し） 約7km（長距離モード時、見通し）各10mW出力時 |
| 通信方式 | 単信 |
| インターフェイス | 接点情報入力・出力（16回路） 調歩同期式シリアルI/F 受信ステータス出力 |
| コネクタ | ハーフピッチ２６ピン（付属） |
| 評価ボード | ＩＭ３１５－ｘｘｘ－ＲＸタイプが対応 |
各種資料(外部へのリンクとなります)
| 技術資料 | IM920ハードウェア取扱説明書（http://www.interplan.co.jp/support/solution/IM315/manual/IM920_HW_manual.pdf） IM920ソフトウェア取扱説明書（http://www.interplan.co.jp/support/solution/IM315/manual/IM920_SW_manual.pdf） |
| その他 | メーカー(インタープラン社)の商品説明ページhttp://www.interplan.co.jp/solution/wireless/im920.phpをご参照ください。 |
