製品概要

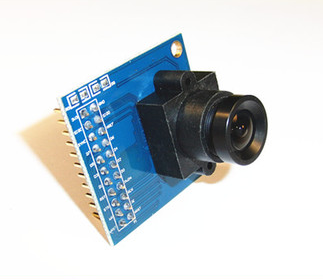

- OmniVision Technologies社製イメージセンサーOV7670を使ったCMOSカメラモジュール

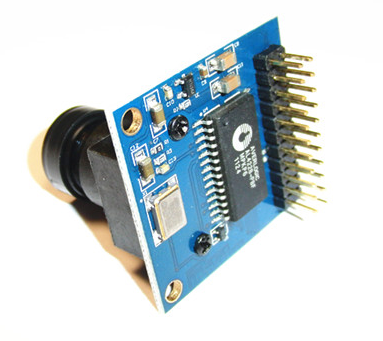

- AL422 FIFO付き、2.8V LDO、12MHZクリスタル搭載、直接MCUと繋いで画像採集可能
製品仕様
- イメージセンサー：OV7670 CMOS、VGA-640（V）X480（V）
- 380KB容量のFIFOのAL422B搭載、処理速度遅いMCUでもI/Oを通して画像採集可能
- 12MHZクリスタル搭載
- OV7670必要な2.8V LDO搭載
- 小さいサイズ：34mm x35mm
- 低動作電圧：3.3ＶＤＣ（+/-0.1V)
- 低動作電流：60mw(15fps VGA YUV format)
- スリープモード＜20μA
- 保存温度：-30℃～70℃
- 動作温度：0℃～50℃
- レンズ焦点距離：3.6mm、650nm波帯
- センサー：1 / 6″、フィールド角：25°
- 最大フレームレート：30fps VGA
- 感度：1.3V/(Lux-sec)
- SNR（Signal to Noise Ratio）：46 dB、ダイナミックレンジ：52 dB
- 走査方式：プログレッシブ
- 電子ビームリソグラフィー：1行～510行
- 画素サイズ：3.6 μm x 3.6 μm
- 暗電流：12 mV/s at 60℃
- Well capacity：17Ke
- インターフェース：標準SCCB(Serial Camera Control Bus)インターフェース(I2C互換)
- データ出力フォーマット：Raw RGB、RGB(GRB4:2:2)、RGB(565/555/444)、YUV(4:2:2)、YCbCr(4:2:2)
- データ出力解像度:VGA、CIF、CIF～40x30の任意解像度
- サンプリングタイプ:Vario Pixel
- 接続コネクタ:2.54mmピッチ(2列)22ピン、ピンヘッダ
各種資料
| データシート： | datasheet.zip |

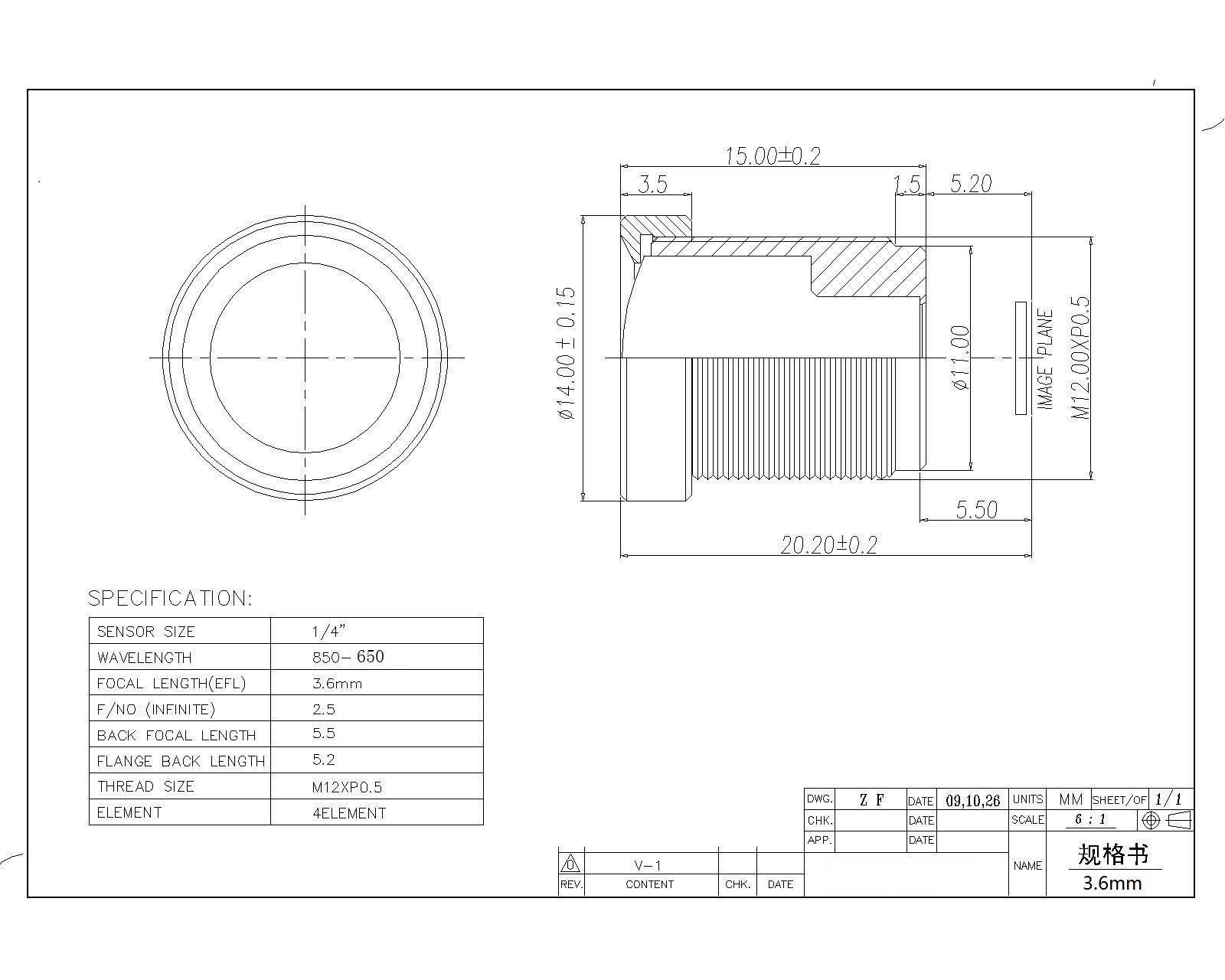

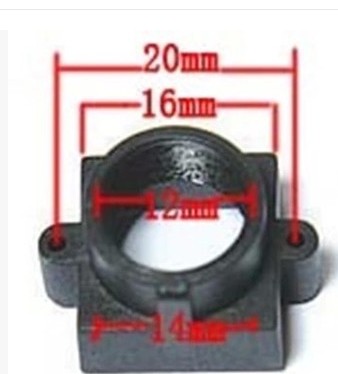

| レンズ仕様書： | ov7725_lens.jpg lens_mount_size.jpg |
| 回路図： | OV7670-FIFO_sch.pdf |
| STM32（STM32F103RCT6）サンプルソース（KEIL）： | TEST-CMOS7670FIFO_TFT.zip |

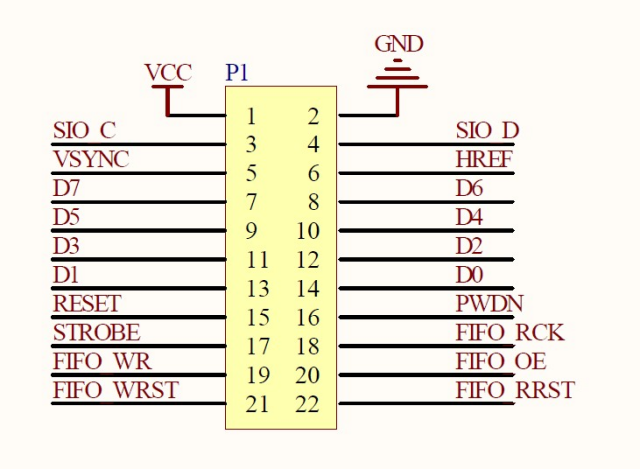

インタフェース詳細
| No. | 名称 | 入力・出力 | 詳細 |
| 1 | VCC | 入力電源、3.3V | |
| 2 | GND | GND | |
| 3 | SIO_C | I | SCCB制御クロック |
| 4 | SIO_D | I/O | SCCBデータ |
| 5 | VSYNC | O | 垂直同期信号 |
| 6 | HREF | O | 水平同期信号 |
| 7～14 | D7～D0 | O | 画像データ |
| 15 | RESET | I | RESET信号、普段は高レベル |
| 16 | PWDN | I | パワーダウンモード信号、普段は低レベル |
| 17 | STROBE | I | カメラのフラッシュをコントロールする、通常は使わなくても良い |
| 18 | FIFO_RCK | I | FIFO read clock |
| 19 | FIFO_WR | I | FIFO write enable |
| 20 | FIFO_OE | I | FIFO output enable |
| 21 | FIFO_WRST | I | FIFO write reset |
| 22 | FIFO_RRST | I | FIFO read reset |
STM32カメラ評価キットと直結可能
STM32カメラ評価キット製品詳細ページへ
