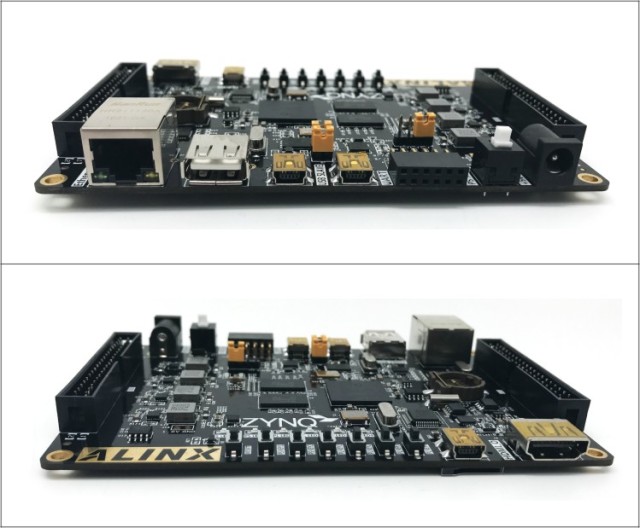

Xilinx ZYNQ ARM XC7Z020 FPGAカメラ・ビデオ画像処理評価ボード
Xilinx ZYNQ FPGA XC7Z020 + 8Gbit DDR3のパワフル性能を持ち、ARM A9が内蔵されLinux OSをサポート、256Mbit QSPI FLASH、USB CABLEダウンロード回路内蔵、カメラI/F、USB Host I/F、USB OTG I/F、USB2COM I/F、HDMI出力I/F、イーサネットI/Fなど豊富な機能を搭載するFPGAボード
内容充実な日本語マニュアル提供、サンプルソース及び日本語の説明書付き。
主な仕様
-
FPGA：
- FPGA ZYNQ XC7Z020@Xilinx メモリ：
- 256Mbit QSPI Flash
- 8Gbit DDR3
- EEPROM 24LC04を搭載 クロック：
- 50MHzと33.333MHz 2つの水晶発振器搭載 LED：
- 電源指示LED x 1
- FPGAコンフィグ指示LED x 1
- ユーザLED x 6、ＰＳ制御２つ、ＰＬ制御４つ インタフェース：
- USB JTAG I/F、USB CABLEダウンロード回路内蔵の為、別途ダウンロードケーブル無しでプログラミング、デバッグできる
- PMOD I/Fx 1、2.54mmピッチ、12pin
- HDMI出力I/F
- 10/100/1000MイーサネットI/F
- USB Host I/F x 1、USB OTG I/F x 1
- USB2COM I/F x 1、USBからUARTへの変換チップ搭載、CP2102@Silicon Labs
- MicroSDメモリカードのソケット
- RTCインタフェースx 1、CR1220(航空便制限で未実装) 拡張インタフェース：
- 40pin x 2、2.54mmピッチ、TFT/カメラモジュールなど接続可能 その他：
- 外形寸法: 130×90(mm) ※突起物は除く 付属品：
- 5V/2A電源アダプタ 1本
- 16G TFカード 1個
- TFカードリーダー 1個
- USB2.0ケーブル（A：ミニBタイプ） 2本
各種資料
| マニュアル： | FPGA_Xilinx_XC7Z020_manual.pdf（ハードウェア編） FPGA_Xilinx_XC7Z020_manual_course_s1_Basic.pdf（基本編） FPGA_Xilinx_XC7Z020_manual_course_s2_SDK-index.pdf FPGA_Xilinx_XC7Z020_manual_course_s3_HLS-index.pdf FPGA_Xilinx_XC7Z020_manual_course_s4_Linux-index.pdf |
| サンプル： | 各サンプル及び日本語説明文書です。 ※サンプルソース及び説明文書は製品購入後提供致します。 |
| データシート及びその他参考資料： | datasheet.zip other.zip |
| ツール： | tools.zip |
| 回路図及び寸法図： | SCH_7Z020.pdf 7Z020_size.pdf 7Z020_pin.xls |
7インチ静電マルチタッチパネル付きLCD液晶の仕様概要
- 外形寸法：184mm x 101mm
- 表示エリア：154.08mm x 85.92mm
- 液晶寸法：7インチ（対角）
- 解像度：800（H）x480(V)
- 色深度：16.7M色(RGB 24bit)
- 静電マルチタッチ（５箇所）パネル付き
- インタフェース：2ｘ20（40pin）、2.54mmピッチ
LCD関連各種資料
| データシート： | datasheet.zip |
| 回路図： | an970_lcd_sch.pdf |
OV5640双眼カメラモジュールの仕様概要
- PCB寸法：70mm x 40mm
- イメージセンサー：OV5640 CMOS、500万画素
- レンズ仕様：5MP/M12 I/F、焦点距離3.6mm、監視範囲80～96度
- 双眼距離（両イメージセンサーの中心距離）：40mm
- インタフェース：40pin、2.54mmピッチ、ボックスヘッダー
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
製品使用に関するご心配は一切ございません。
