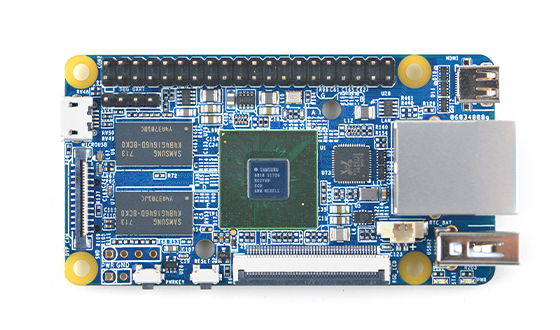

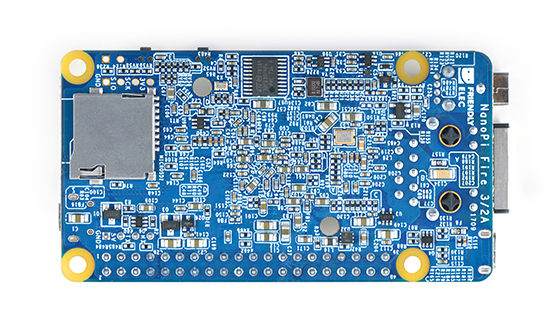

ARM/Cortex-A53・オクタコア(8コア) S5P6818超小型開発ボード（NanoPi Fire 3）
◆サムスンの高性能オクタコアプロセッサS5P6818を搭載、周波数1.4GHz。1GB DDR3 RAM搭載。AndroidとDebianをサポート。MicroHDMIとLCD両方同時出力をサポート。
◆PCBサイズは75 x 40mm、ギガイーサネット、MicroHDMI、LCD、カメラI/F、USBなど、小型で豊富なインタフェース搭載。

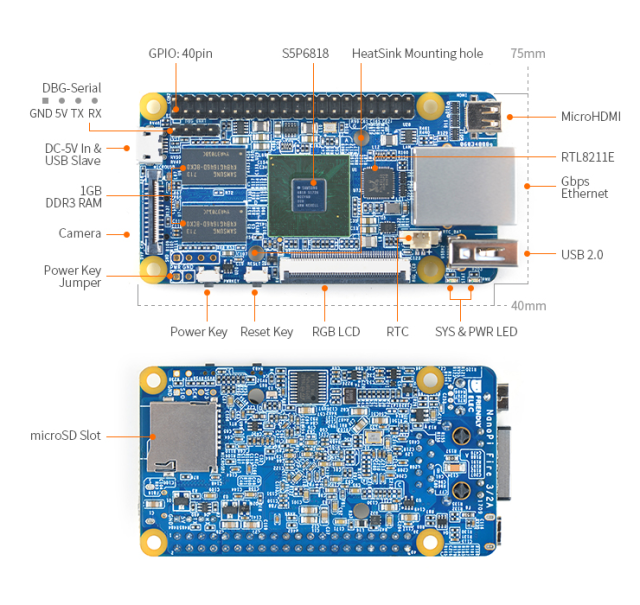

製品仕様
- CPU：Cortex-A53 オクタコア(8コア)を採用したサムソン(SAMSUNG)社のS5P6818、周波数1.4GHz。
- PMU電源管理：ARM® Cortex®-M0を搭載、ソフトウェアシャットダウン・ウェイクアップをサポート
- 1GB DDR3 RAM
- ギガイーサネットI/F(RTL8211E)
- ビデオ入力：DVP CameraカメラI/F
- USB ホスト：1x USB 2.0 Host、Type A I/F
- Micro USB：1 x USB 2.0 Client
- 液晶(LCD)コントロールI/F：0.5mmピッチSMT FPCコネクタ、S430、HD702液晶と直結できる
- MicroHDMI：HDMI 1.4a、Type D I/F、1080P60をサポート
- DVPカメラのI/F： 24pin, 0.5mmピッチ
- UART I/F：4 pins、2.54mmピッチ
- Micor SDカードスロートx１
- GPIO：2.54mmピッチ、40pin、RPi(ラズベリーパイ)のGPIOとコンパチ、UART, SPI, I2C, PWM, IOのピンを含む
- RTC：RTCをサポート、電池インタフェース搭載
- LED：電源LEDx1、システム指示LEDx1
- KEY：RESETx1、Power KEYx1
- 電源：5V/2A DC
- PCB層数：6層
- PCB外形寸法：75x40(mm) ※突起物は除く
- OS：Android5、Android7、Debian
各種資料
| 簡易マニュアル： | S5P6818_NanoPi-Fire3_manual.pdf |
| データシート： | SEC_S5P6818X_Users_Manual_preliminary_Ver_0.00.pdf |
| 回路図： | NanoPi_Fire_3_2A_1709_Schematic.pdf |

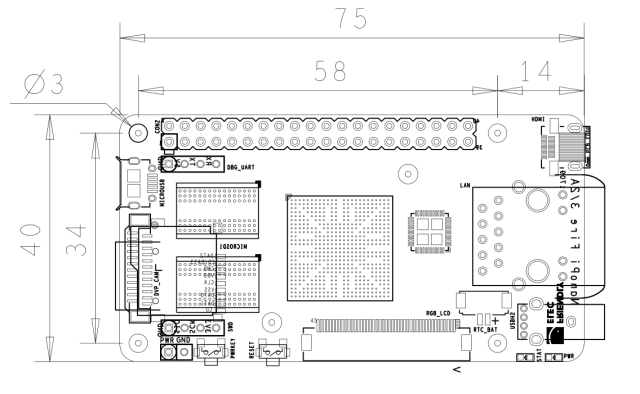

| 寸法図： | NanoPi_Fire_3_2A_1709_Drawing(dxf).zip |
| SDカード作成関連： | Windows環境使用ツール |
| イメージファイル： | 製品購入後提供させて頂きます |
| ソースコード： | ソースコードダウンロードページ |
GPIOピン定義
| Pin# | Name | Pin# | Name |
| 1 | SYS_3.3V | 2 | VDD_5V |
| 3 | I2C0_SDA | 4 | VDD_5V |
| 5 | I2C0_SCL | 6 | DGND |
| 7 | GPIOD8/PPM | 8 | UART3_TXD/GPIOD21 |
| 9 | DGND | 10 | UART3_RXD/GPIOD17 |
| 11 | UART4_TX/GPIOB29 | 12 | GPIOD1/PWM0 |
| 13 | GPIOB30 | 14 | DGND |
| 15 | GPIOB31 | 16 | GPIOC14/PWM2 |
| 17 | SYS_3.3V | 18 | GPIOB27 |
| 19 | SPI0_MOSI/GPIOC31 | 20 | DGND |
| 21 | SPI0_MISO/GPIOD0 | 22 | UART4_RX/GPIOB28 |
| 23 | SPI0_CLK/GPIOC29 | 24 | SPI0_CS/GPIOC30 |
| 25 | DGND | 26 | GPIOB26 |
| 27 | I2C1_SDA | 28 | I2C1_SCL |
| 29 | GPIOC8 | 30 | DGND |
| 31 | GPIOC7 | 32 | GPIOC28 |
| 33 | GPIOC13/PWM1 | 34 | DGND |
| 35 | SPI2_MISO/GPIOC11 | 36 | SPI2_CS/GPIOC10 |
| 37 | AliveGPIO3 | 38 | SPI2_MOSI/GPIOC12 |
| 39 | DGND | 40 | SPI2_CLK/GPIOC9 |
Debug Port（UART0）ピン定義
| Pin# | Name |
| 1 | DGND |
| 2 | VDD_5V |
| 3 | UART_TXD0 |
| 4 | UART_RXD0 |
DVP Camera IFピン定義
| Pin# | Name |
| 1, 2 | SYS_3.3V |
| 7,9,13,15,24 | DGND |
| 3 | I2C0_SCL |
| 4 | I2C0_SDA |
| 5 | GPIOB14 |
| 6 | GPIOB16 |
| 8 | GPIOC13/PWM1 |
| 10 | NC |
| 11 | VSYNC |
| 12 | HREF |
| 14 | PCLK |
| 16-23 | Data bit7-0 |
RGB LCD IFピン定義
| Pin# | Name |
| 1, 2 | VDD_5V |
| 11，20，29, 37，38，39，40, 45 | DGND |
| 3-10 | Blue LSB to MSB |
| 12-19 | Green LSB to MSB |
| 21-28 | Red LSB to MSB |
| 30 | GPIOB25 |
| 31 | GPIOC15 |
| 32 | XnRSTOUT Form CPU |
| 33 | VDEN |
| 34 | VSYNC |
| 35 | HSYNC |
| 36 | LCDCLK |
| 41 | I2C2_SCL |
| 42 | I2C2_SDA |
| 43 | GPIOC16 |
| 44 | NC |
7インチ静電タッチパネル付き液晶HD702
寸法図
主な仕様：
| Item | Specifications |
| Type | X710 |
| LCD size | 7.0 inch(Diagonal) |
| Resolution | 1024 x 3(RGB) x 600 |
| Display mode | Normally White, Transmissive |
| Dot pitch | 0.05(W) x 0.15(H) mm |
| Active area | 153.6(W) x 90.0(H) mm |
| Color arrangement | RGB stripe |
| Interface | Digital |
| Backlight power consumption | 2.75W |
| Panel power consumption | 1W |
シリアルデバッグセット内容
USB RS232変換ケーブル(Dサブオス) + RS232C-TTLレベル変換基板 + 4ピン配列変換ケーブル
OV5640カメラモジュール
OV5640カメラモジュール
USBカメラモジュール
USBカメラモジュール（200万画素、Linux/Debain用）
SanDisk Ultra 16G microSDHCカード
SanDisk Ultra microSDHCカード UHS-I Class10 16GB(変換アダプタ付き)
★その他、アフターフォローは電話・メールで専門技術者がいつでも受け付けておりので、
製品使用に関するご心配は一切ございません。
